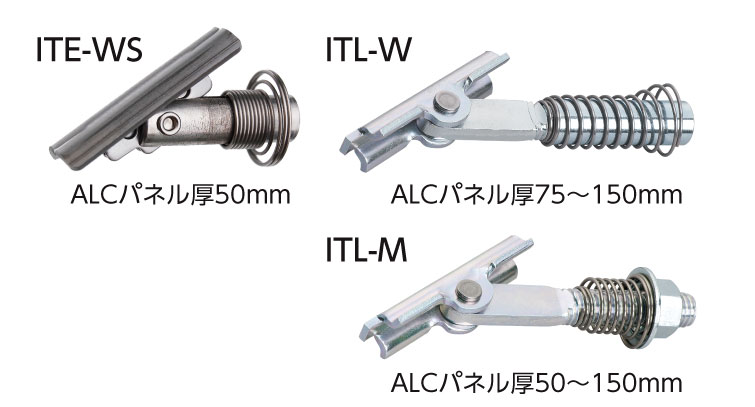

ITハンガー ITL-M／ITL-MS／ITL-W／ITL-WS／ITE-WS

ITハンガー　ITL-M／ITL-MS／ITL-W／ITL-WS／ITE-WS

ALCパネル用 / はさみ固定式

締付け貫通施工で、ALCパネルを損傷させない
スプリング効果で施工性がよい
壁面・床面に施工可能（ITL-M/ITL-MS/ITL-W/ITL-WS）
おねじタイプ／座金付きナット仕様（ITL-M/ITL-MS）
めねじタイプ（ITL-W/ITL-WS/ITE-WS）

［用途］

分電盤取付け／雨樋取付け／看板の取付け等

施工方法

ITL-M/ITL-MS

❶穿孔

ITL-M/ITL-MS

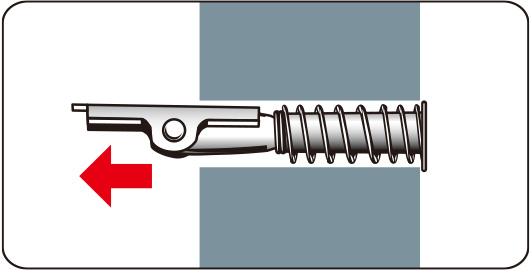

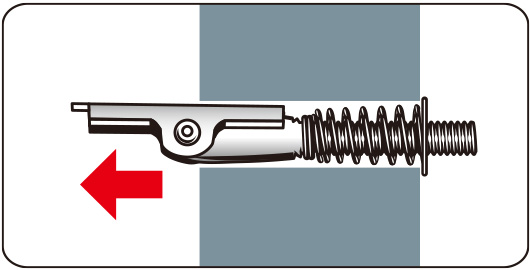

❷挿入

※M6はロールプレートを本体の下側にして挿入を行ってください。

ITL-M/ITL-MS

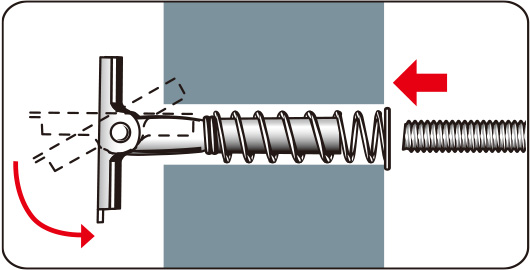

❸ロールプレートが中空に出ると自然に回転し、スプリング効果で本体が戻る

ITL-M/ITL-MS

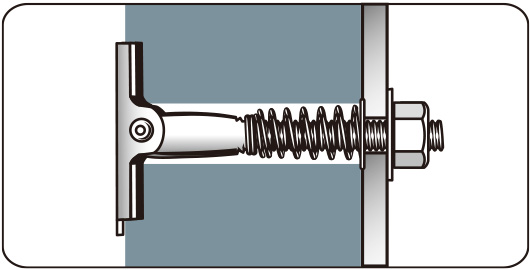

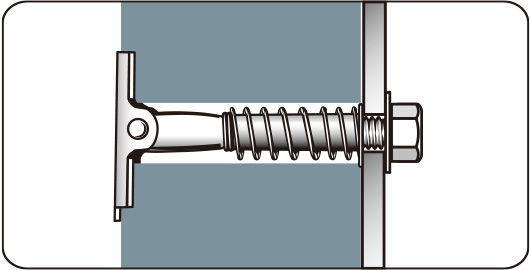

❹取付け

ITL-W/ITL-WS

❶穿孔

ITL-W

❷挿入

※M6はロールプレートを本体の下側にして挿入を行ってください。

ITL-W

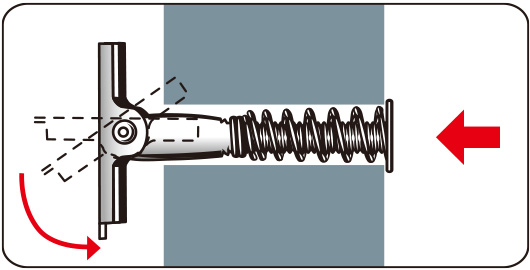

❸本体をボルト等で押し込みロールプレートが中空に出ると自然に回転し、スプリング効果で本体が戻る

ITL-W

❹取付け

ITE-WS

❶穿孔

ITE-WS

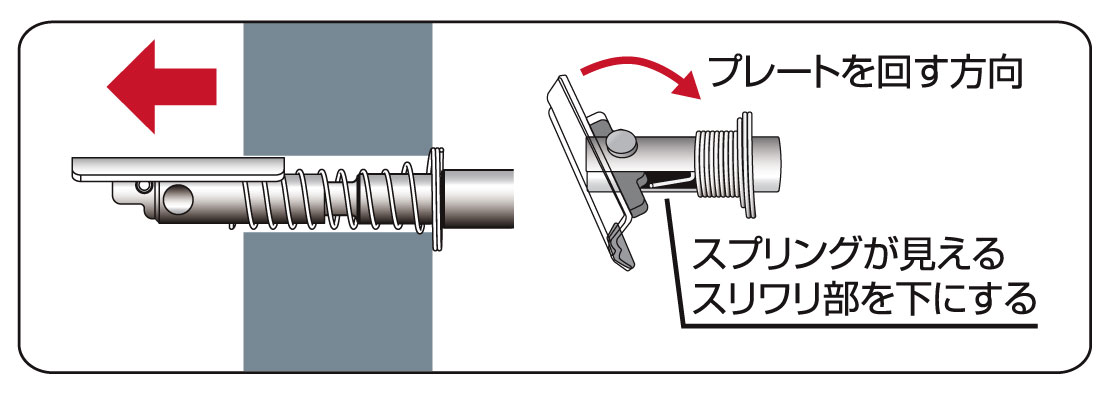

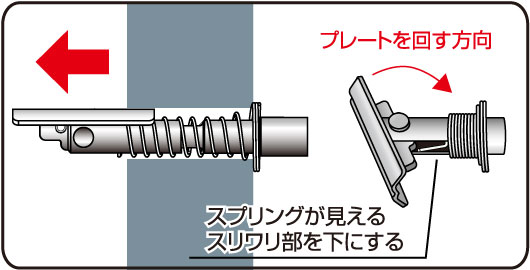

❷挿入

※プレートを無理に下部のスリワリに押し込まないでください

ITE-WS

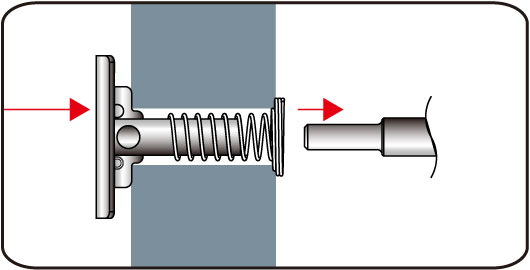

❸本体をボルト等で押し込みロールプレートが中空に出ると自然に回転し、スプリング効果で本体が戻る

ITE-WS

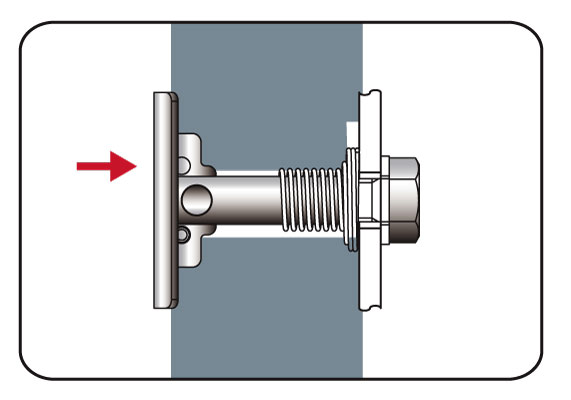

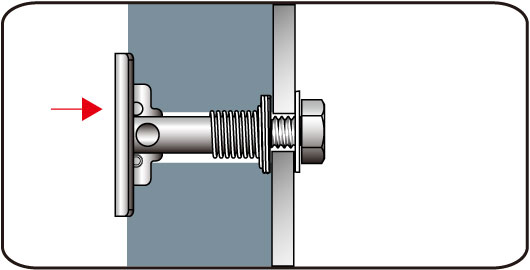

❹取付け

・締付けトルクの目安

ねじの呼び	締付けトルク　N・m
M6	1.5
M8	5.0
M10・W3/8	15.0
W1/2	20.0

強度表

ITL-M/ITL-MS/ITL-W/ITL-WS/ITE-WSタイプ

強度表をPDFで開く

ねじの呼び	ALCパネル厚	最大荷重
	単位：mm		単位：kN
ねじの呼び	ALCパネル厚	引張	せん断
M6	100	1.7	2.5
M8	50	2.9	3.3
M8	75～100	3.3	3.3
M10・W3/8	50	4.0	4.3
M10・W3/8	75～150	5.7	5.3
W1/2	100	7.6	8.1

・ALCパネル圧縮強度　Fc=4N/mm²のカタログ値です。
・最大荷重は、許容荷重や保証値ではありません。

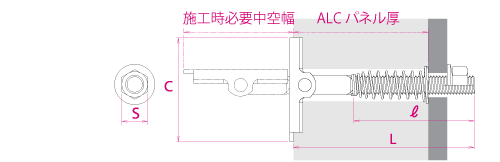

サイズ表

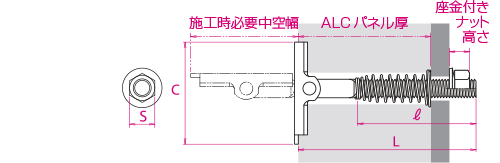

ITL-Mタイプ（おねじ）　スチール製　三価クロメート処理

サイズ表をPDFで開く

表をPDFで開く

									単位：mm		単位：本	単位：円
ねじの呼び	品番	全長 L	ねじ長さ ℓ	プレート長さ C	座金付きナット二面幅S	施工時必要中空幅	ALC パネル厚	最大取付物厚	穿孔径	入数		標準価格（税抜き）
ねじの呼び	品番	全長 L	ねじ長さ ℓ	プレート長さ C	座金付きナット二面幅S	施工時必要中空幅	ALC パネル厚	最大取付物厚	穿孔径	小箱	大箱	標準価格（税抜き）
M6	ITL- 613M	128	90	40	10	42	100	10	13.0	30	180	375
M10	ITL-1085M	85	54	55	14	57	50	10	17.0	25	150	390
M10	ITL-1011M	110	79	55	14	57	75	10	17.0	25	150	410
M10	ITL-10135M	135	90	55	14	57	100	10	17.0	25	100	435
M10	ITL-1016M	160	90	55	14	57	125	10	17.0	25	100	465
M10	ITL-10185M	185	90	55	14	57	150	10	17.0	25	100	495

・座金付きナット仕様

ITL-MSタイプ（おねじ）　ステンレス製　本体：SUSXM7・SUS304系／プレート部：SUS304系

サイズ表をPDFで開く

表をPDFで開く

									単位：mm		単位：本	単位：円
ねじの呼び	品番	全長 L	ねじ長さ ℓ	プレート長さ C	座金付きナット二面幅S	施工時必要中空幅	ALC パネル厚	最大取付物厚	穿孔径	入数		標準価格（税抜き）
ねじの呼び	品番	全長 L	ねじ長さ ℓ	プレート長さ C	座金付きナット二面幅S	施工時必要中空幅	ALC パネル厚	最大取付物厚	穿孔径	小箱	大箱	標準価格（税抜き）
M6	ITL- 613MS	128	90	40	10	42	100	10	13.0	30	180	865
M8	ITL- 885MS	85	56	45	12	47	50	10	16.0	50	200	1,130
M8	ITL- 811MS	110	81	45	12	47	75	10	16.0	50	200	1,180
M8	ITL-8135MS	135	96	45	12	47	100	10	16.0	50	200	1,250
M10	ITL-10135MS	135	90	55	14	57	100	10	17.0	25	100	1,470
M10	ITL-1016MS	160	90	55	14	57	125	10	17.0	25	100	1,520
M10	ITL-10185MS	185	90	55	14	57	150	10	17.0	25	100	1,600

・座金付きナット仕様

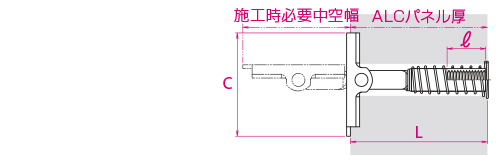

ITL-Wタイプ（めねじ）　スチール製　三価クロメート処理

サイズ表をPDFで開く

表をPDFで開く

							単位：mm		単位：本	単位：円
ねじの呼び	品番	全長 L	ねじ部長さ ℓ	プレート長さ C	施工時必要中空幅	ALCパネル厚	穿孔径	入数		標準価格（税抜き）
ねじの呼び	品番	全長 L	ねじ部長さ ℓ	プレート長さ C	施工時必要中空幅	ALCパネル厚	穿孔径	小箱	大箱	標準価格（税抜き）
M6	ITL- 610W	98	27	40	42	100	13.0	30	180	455
M10	ITL-1075W	73	20	55	57	75	17.0	25	150	435
M10	ITL-1010W	92	20	55	57	100	17.0	25	150	470
M10	ITL-1015W	142	20	55	57	150	17.0	25	100	505
W3/8	ITL-3010W	92	20	55	57	100	17.0	25	150	510
W1/2	ITL-4010W	92	25	60	62	100	20.0	20	120	1,580

・ナット/ワッシャーなし

ITL-WSタイプ（めねじ）
ステンレス製　本体：SUSXM7・SUS304系／プレート部：SUS304系

サイズ表をPDFで開く

表をPDFで開く

							単位：mm		単位：本	単位：円
ねじの呼び	品番	全長 L	ねじ部長さ ℓ	プレート長さ C	施工時必要中空幅	ALC パネル厚	穿孔径	入数		標準価格（税抜き）
ねじの呼び	品番	全長 L	ねじ部長さ ℓ	プレート長さ C	施工時必要中空幅	ALC パネル厚	穿孔径	小箱	大箱	標準価格（税抜き）
M10	ITL-1010WS	92	20	55	57	100	17.0	25	150	1,470
W3/8	ITL-3010WS	92	20	55	57	100	17.0	25	150	1,470
W1/2	ITL-4010WS	92	25	60	62	100	20.0	20	120	2,100

・ナット/ワッシャーなし

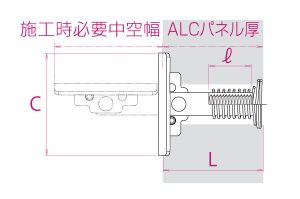

ITE-WSタイプ（めねじ）　ステンレス製　本体：SUSXM7・SUS304系／プレート部：SUS304系

サイズ表をPDFで開く

表をPDFで開く

							単位：mm		単位：本	単位：円
ねじの呼び	品番	全長 L	ねじ部長さ ℓ	プレート長さ C	施工時必要中空幅	ALC パネル厚	穿孔径	入数		標準価格（税抜き）
ねじの呼び	品番	全長 L	ねじ部長さ ℓ	プレート長さ C	施工時必要中空幅	ALC パネル厚	穿孔径	小箱	大箱	標準価格（税抜き）
W3/8	ITE-3050WS	42	20	50	52	50	18.0	10	160	1,260

・ナット/ワッシャーなし
