ファスニング製品

アンカードリル　ADX-SDS／ADXⅡ-MAX／HEX

［4エッジ特長］

  • 2エッジドリルと比較し、 ・ 刃先／スパイラル形状の最適化で、穿孔スピードが向上 ・ 真円に近い穿孔ができるため、あと施工アンカーをスムーズに挿入でき、安定した『固着力』を発揮
  • 『刃先ポケット』と『4条溝』が、孔内の切粉を効率よく排出
  • 鉄筋の引っかかりが減少するため、作業者の負担を軽減
  • スパイラルには、穿孔深さの目安となる『マーキング溝』付き（ADX-260SDS、460SDSを除く）

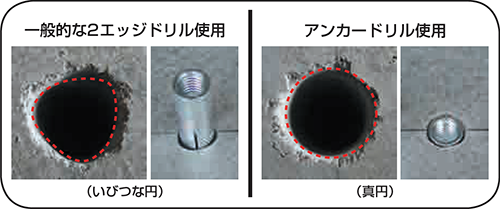

［2エッジドリルと4エッジとの比較］

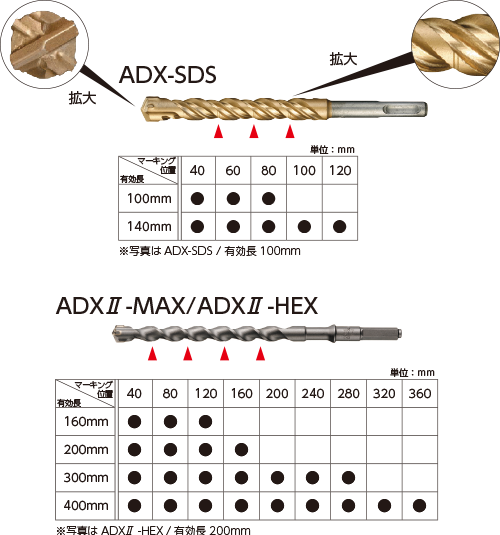

［マーキング溝位置］

コンクリート/ブロック/モルタル用

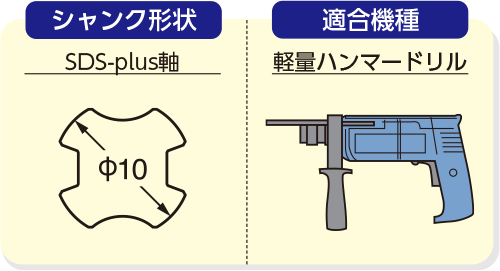

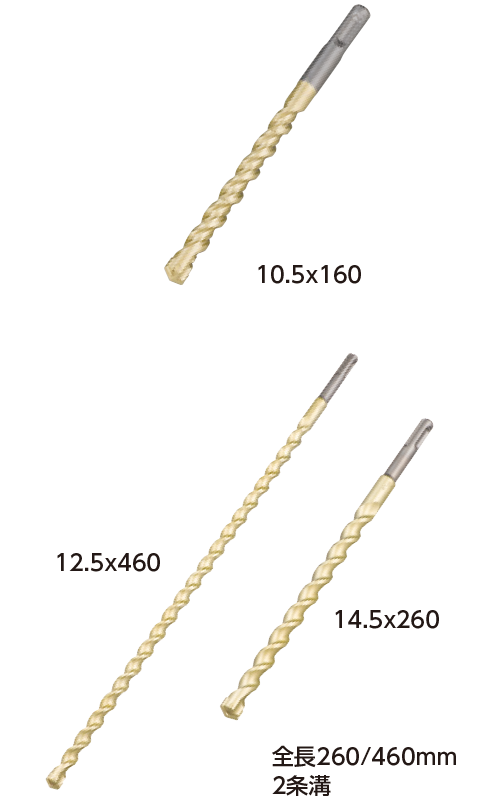

ADX-SDS
表をPDFで開く
刃先径ADX-SDSADX-260SDSADX-460SDS刃先径
単位：mm単位：円単位：本単位：mm単位：円単位：mm単位：円
全長有効長標準価格
（税抜き）		箱入数全長有効長標準価格
（税抜き）		全長有効長標準価格
（税抜き）
8.01601002,700102601804,000---8.0
8.51601002,700102601804,000---8.5
9.01601002,700102601804,000---9.0
9.51601002,70010------9.5
10.01601002,700102601804,100---10.0
10.51601002,700102601804,3004603805,60010.5
11.01601002,800102601804,300---11.0
12.01601002,900102601804,400---12.0
12.51601002,90052601804,6004603806,50012.5
12.71601002,90052601804,600---12.7
13.01601003,20052601804,800---13.0
13.5----2601804,900---13.5
14.01601003,30052601804,900---14.0
14.51601003,50052601805,0004603807,50014.5
15.02001404,10032601805,500---15.0
16.02001404,30032601805,8004603809,00016.0
16.52001404,40032601806,000---16.5
17.02001404,60032601806,200---17.0
18.02001405,00032601806,6004603809,30018.0
19.0----2601807,40046038010,00019.0
20.0----2601807,70046038010,50020.0
20.5----2601808,300---20.5
21.5----2601808,500---21.5
22.0----2601808,90046038011,50022.0
22.5----2601809,300---22.5
23.0----2601809,600---23.0
24.0----26018010,00046038013,00024.0
25.0----26018010,20046038014,00025.0
26.0----26018011,60046038014,80026.0
28.0----26018013,50046038016,50028.0
30.0----26018018,00046038022,00030.0
32.0----26018019,00046038024,50032.0
・全長260/460mmのタイプに、マーキング溝はありません。

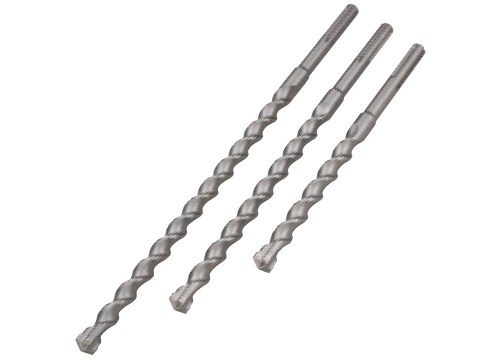

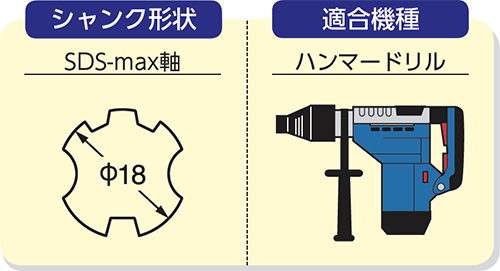

ADXⅡ-MAX ADXⅡ-MAXL ADXⅡ-MAXLL
表をPDFで開く
刃先径ADXⅡ-MAXADXⅡ-MAXLADXⅡ-MAXLL刃先径
単位：mm単位：円単位：mm単位：円単位：mm単位：円
全長有効長標準価格
（税抜き）		全長有効長標準価格
（税抜き）		全長有効長標準価格
（税抜き）
12.03001607,900------12.0
12.53001607,900------12.5
12.73001607,900------12.7
14.03001608,500------14.0
14.53001608,500------14.5
15.03001608,500------15.0
16.03001608,5003502009,400---16.0
16.53502009,400------16.5
17.03502009,400------17.0
18.03502009,40045030010,000---18.0
19.035020010,50045030011,300---19.0
20.035020010,50045030011,400---20.0
20.535020011,600------20.5
21.535020011,600------21.5
22.035020011,60045030012,300---22.0
22.535020011,600------22.5
23.035020011,60045030012,300---23.0
24.035020012,50045030013,70055040014,90024.0
25.035020012,50045030013,70055040015,40025.0
26.035020013,100---55040016,00026.0
27.035020015,20045030016,000---27.0
28.035020015,20045030016,00055040018,00028.0
29.035020017,500------29.0
30.035020017,50045030018,20055040020,00030.0
32.035020018,50045030019,60055040022,00032.0
33.035020022,500---55040024,20033.0
34.035020023,50045030023,50055040024,20034.0
35.035020025,000---55040027,50035.0
40.0------55040044,00040.0
42.0------55040048,00042.0

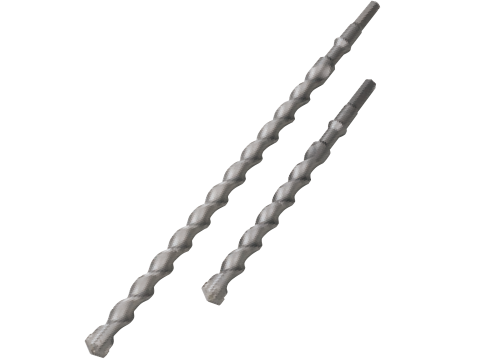

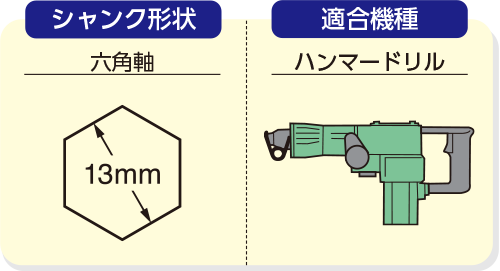

ADXⅡ-HEX ADXⅡ-HEXL ADXⅡ-HEXLL
表をPDFで開く
刃先径ADXⅡ-HEXADXⅡ-HEXLADXⅡ-HEXLL刃先径
単位：mm単位：円単位：mm単位：円単位：mm単位：円
全長有効長標準価格
（税抜き）		全長有効長標準価格
（税抜き）		全長有効長標準価格
（税抜き）
10.52801605,900------10.5
12.02801606,100------12.0
12.52801606,200------12.5
12.72801606,200------12.7
13.02801606,200------13.0
14.02801606,500------14.0
14.52801606,500------14.5
15.02801606,800------15.0
16.02801606,8003202008,000---16.0
16.53202007,200------16.5
17.03202007,200------17.0
18.03202008,1004203008,700---18.0
19.03202008,8004203009,300---19.0
20.03202008,9004203009,500---20.0
20.53202009,100------20.5
21.53202009,100------21.5
22.03202009,10042030010,000---22.0
22.53202009,500------22.5
23.03202009,80042030010,500---23.0
24.032020010,00042030010,80052040011,90024.0
25.032020010,50042030011,00052040013,10025.0
26.032020011,000---52040013,80026.0
27.032020012,30042030013,500---27.0
28.032020012,80042030013,50052040015,50028.0
29.032020014,300------29.0
30.032020014,30042030015,50052040017,50030.0
32.032020015,50042030016,50052040019,10032.0
33.032020018,200---52040022,50033.0
34.032020018,50042030020,50052040023,00034.0
35.032020021,000---52040023,50035.0
