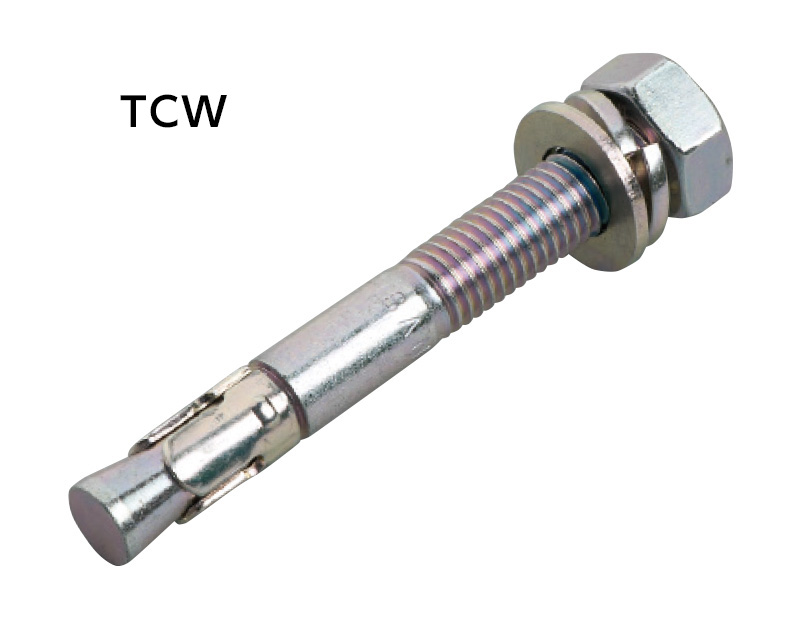

トルコンアンカー TCW／STCW／TCW-Dタイプ

トルコンアンカー　TCW／STCW／TCW-Dタイプ　

コンクリート用 / ウェッジ式

JCAA 認証品とSHASE-S 規格品に基づく主要寸法
施工管理の目安となるラインマーク付き
引張力に追従し、拡張部が開く「追従拡張機能」で安定した強度を発揮
施工後でも、頭部刻印によって全長の確認が可能

［用途］

医療機器取付け／通信架台取付け／シラ材取付け／プラント設備工事／機器設置等

施工方法

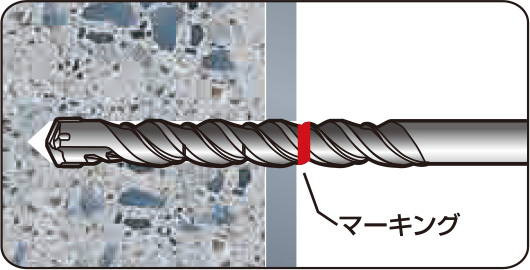

❶穿孔

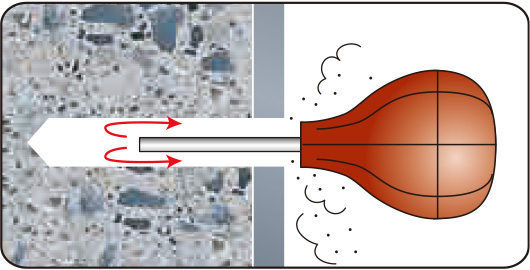

❷清掃

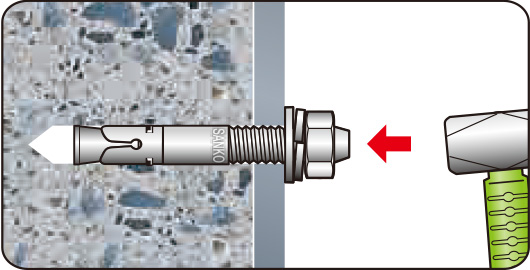

❸挿入

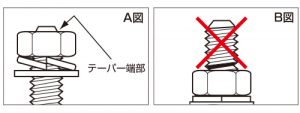

⚫下穴に挿入する際、ナット上面と本体テーパー端部が合うようにセットしてください。（A図参照）
⚫ねじ部に施されたラインマークは、母材・穿孔不良により所定のトルクまで負荷できない場合、ナット上部より上にあがります。このラインマークが確認できた場合、アンカーは施工不良ですので、別の場所にアンカーの打ち直しが必要です。（B図参照）

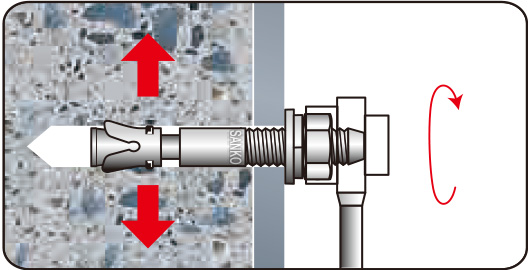

❹取付け

・標準施工トルク

ねじの呼び	締付けトルク　N・m
M6	5
M8	15
M10	30
M12	50
M16	100

施工動画

強度表

TCW/STCW/TCW-D タイプ

強度表をPDFで開く

ねじの呼び	アンカー埋込み長さ	アンカー有効埋込み長さ	最大荷重
		単位：mm		単位：kN
ねじの呼び	アンカー埋込み長さ	アンカー有効埋込み長さ	引張	せん断
M6	38	30	5.2	7.4
M8	42	35	10.3	11.7
M10	49	40	16.4	20.4
M12	56	45	18.2	27.6
M12	61	50	23.0	28.3
M16	79	64	38.9	57.5

・コンクリート強度Fc=21N/mm²のカタログ値です。
・許容荷重や保証値ではありません。

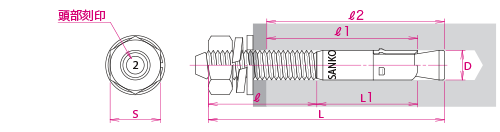

サイズ表

TCW タイプ　スチール製　三価クロメート処理

…JCAA認証品　

…SHASE-S規格品

サイズ表をPDFで開く

表をPDFで開く

										単位：mm			単位：本	単位：円
ねじの呼び(外径D)	品番	全長 L	本体長さ L1	ねじ長さ ℓ	最大取付物厚	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	ナット二面幅S	頭部刻印	入数		標準価格（税抜き）
ねじの呼び(外径D)	品番	全長 L	本体長さ L1	ねじ長さ ℓ	最大取付物厚	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	ナット二面幅S	頭部刻印	小箱	大箱	標準価格（税抜き）
M6	TCW- 655	55	24	23	5	6.0	30以上	38以上	55-t	10	1	50	800	110
M6	TCW- 670	70	24	38	20	6.0	30以上	38以上	70-t	10	4	50	800	120
M8	TCW- 860	60	30	23	5	8.0	35以上	42以上	55-t	13	1	50	400	120
M8	TCW- 875	75	30	38	20	8.0	35以上	42以上	70-t	13	3	50	400	150
M10	TCW-1070	70	34	27	5	10.0	40以上	49以上	65-t	17	1	30	240	160
M10	TCW-1080	80	34	37	15	10.0	40以上	49以上	75-t	17	2	30	240	170
M10	TCW-1010	100	34	57	35	10.0	40以上	49以上	95-t	17	4	30	180	220
M10	TCW-1012	120	34	77	55	10.0	40以上	49以上	115-t	17	5	30	180	260
M12	TCW-1280	80	31	38	5	12.0	45以上	56以上	75-t	19	０	25	150	265
M12	TCW-1290	90	40	39	10	12.0	50以上	61以上	80-t	19	1	25	150	270
M12	TCW-1210	100	40	49	20	12.0	50以上	61以上	90-t	19	2	25	150	290
M12	TCW-1212	120	40	69	40	12.0	50以上	61以上	110-t	19	3	25	100	360
M12	TCW-1215	150	40	99	70	12.0	50以上	61以上	140-t	19	4	25	100	440
M16	TCW-1612	120	50	55	15	16.0	64以上	79以上	105-t	24	2	10	60	650
M16	TCW-1614	140	50	75	35	16.0	64以上	79以上	125-t	24	4	10	60	680

STCW タイプ　ステンレス製　SUS304 系

サイズ表をPDFで開く

表をPDFで開く

										単位：mm			単位：本	単位：円
ねじの呼び(外径D)	品番	全長 L	本体長さ L1	ねじ長さ ℓ	最大取付物厚	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	ナット二面幅S	頭部刻印	入数		標準価格（税抜き）
ねじの呼び(外径D)	品番	全長 L	本体長さ L1	ねじ長さ ℓ	最大取付物厚	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	ナット二面幅S	頭部刻印	小箱	大箱	標準価格（税抜き）
M8	STCW- 860	60	30	23	5	8.0	35以上	42以上	55-t	13	1	50	400	280
M8	STCW- 875	75	30	38	20	8.0	35以上	42以上	70-t	13	3	50	400	300
M10	STCW-1070	70	34	27	5	10.0	40以上	49以上	65-t	17	1	30	240	470
M10	STCW-1080	80	34	37	15	10.0	40以上	49以上	75-t	17	2	30	240	480
M10	STCW-1010	100	34	57	35	10.0	40以上	49以上	95-t	17	4	30	180	540
M10	STCW-1012	120	34	77	55	10.0	40以上	49以上	115-t	17	5	30	180	600
M12	STCW-1280	80	31	38	5	12.0	45以上	56以上	75-t	19	０	25	150	774
M12	STCW-1290	90	40	39	10	12.0	50以上	61以上	80-t	19	1	25	150	780
M12	STCW-1210	100	40	49	20	12.0	50以上	61以上	90-t	19	2	25	150	790
M12	STCW-1212	120	40	69	40	12.0	50以上	61以上	110-t	19	3	25	100	900
M12	STCW-1215	150	40	99	70	12.0	50以上	61以上	140-t	19	4	25	100	1,070
M16	STCW-1612	120	50	55	15	16.0	64以上	79以上	105-t	24	2	10	60	1,560

TCW-D タイプ　本体：スチール製　溶融亜鉛めっき（ドブめっき）／スリーブ：ステンレス製　SUS304

サイズ表をPDFで開く

表をPDFで開く

										単位：mm			単位：本	単位：円
ねじの呼び(外径D)	品番	全長 L	本体長さ L1	ねじ長さ ℓ	最大取付物厚	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	ナット二面幅S	頭部刻印	入数		標準価格（税抜き）
ねじの呼び(外径D)	品番	全長 L	本体長さ L1	ねじ長さ ℓ	最大取付物厚	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	ナット二面幅S	頭部刻印	小箱	大箱	標準価格（税抜き）
M8	TCW- 860D	60	30	23	5	8.0	35以上	42以上	55-t	13	1	50	400	160
M10	TCW-1070D	70	34	27	5	10.0	40以上	49以上	65-t	17	1	30	240	240
M10	TCW-1080D	80	34	37	15	10.0	40以上	49以上	75-t	17	2	30	240	250
M12	TCW-1290D	90	40	39	10	12.0	50以上	61以上	80-t	19	1	25	150	360
M12	TCW-1210D	100	40	49	20	12.0	50以上	61以上	90-t	19	2	25	150	380
M12	TCW-1212D	120	40	69	40	12.0	50以上	61以上	110-t	19	3	25	100	410
M12	TCW-1215D	150	40	99	70	12.0	50以上	61以上	140-t	19	4	25	100	450
M16	TCW-1612D	120	50	55	15	16.0	64以上	79以上	105-t	24	2	10	60	800

製品詳細

トルコンアンカー　TCW／STCW／TCW-Dタイプ

施工方法

施工動画

強度表

TCW/STCW/TCW-D タイプ

サイズ表

パンフレット

製品詳細

施工方法

施工動画

強度表

TCW/STCW/TCW-D タイプ

サイズ表

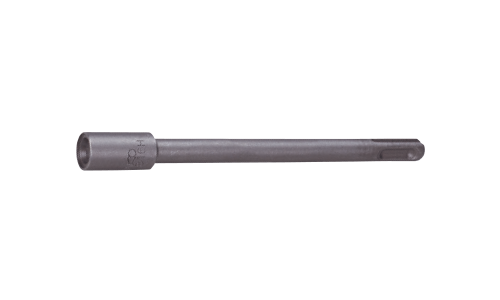

推奨施工ツール
