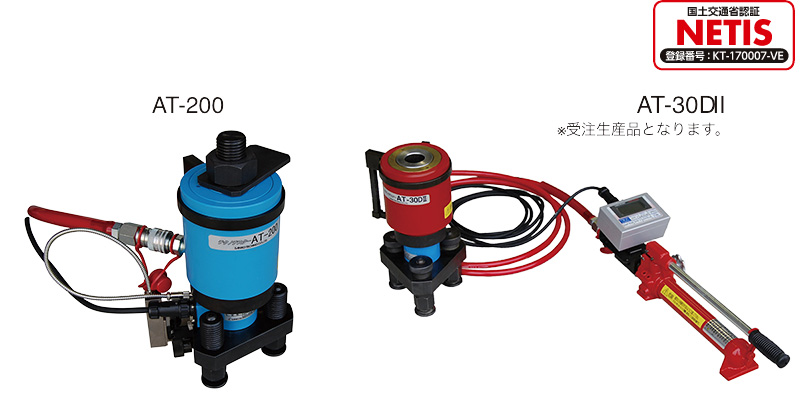

テクノテスター AT-200／AT-30DII

  • デジタル表示で荷重と変位を同時に測定・保存
  • 大口径のセンターホール
    （AT-200：直径34.5mm 異形鉄筋D25まで可能）
    （AT-30DⅡ：直径36.0mm 異形鉄筋D32まで可能）
  • 両端ワンタッチカプラー付きで簡単に接続可能（油圧ホース/3m）
  • アルミシリンダーの採用で、本体重量11kgに軽減（AT-200）

形式 AT-200 AT-30DⅡ
最大荷重 200kN 300kN
最大変位量 15mm

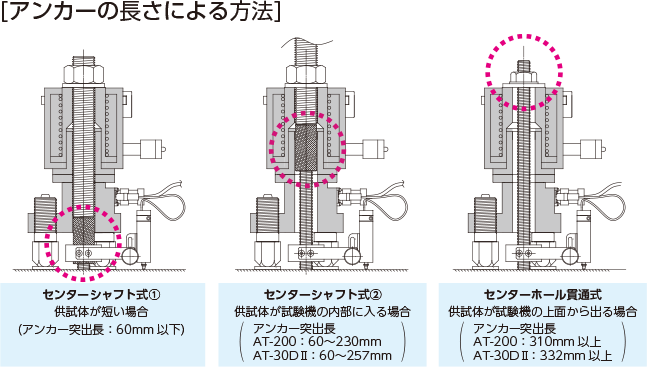

対象アンカー
※付属のカップリング使用による目安のアンカーサイズです。		 M16〜M24、W5/8〜W1
異形鉄筋 D10〜D25（別売D筋チャック使用時）		 M16〜M24、W5/8〜W1
異形鉄筋 D16〜D32（別売D筋チャック使用時）
傾斜補正範囲 ±5度
荷重・変位精度 非直線性：±1.5％ F.S.±1 digit
質
量		 本体 11.0kg 20.0kg
測定部 1.0kg 1.0kg
油圧ポンプ部 3.9kg 3.9kg
測
定
部		 測定範囲最小表示値 荷重：0〜200kN ／ 変位：0〜15mm
荷重：0.1kN ／ 変位：0.01mm		 荷重：0〜300kN ／ 変位：0〜15mm
荷重：0.1kN ／ 変位：0.05mm
保護構造 防まつ型（IP54相当）

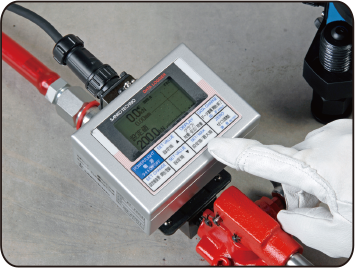

表示部 ドットマトリクス　128×64ドット　バックライト付き
データ蓄積 グラフデータ：99データ（荷重-変位曲線データ）
ポイントデータ：9,999データ（試験日時・最大荷重値・最大荷重時の変位値）
外部出力 RS-232C
電源 単三乾電池×4本
連続使用時間 アルカリ乾電池使用時：約30時間（バックライト無点灯時）
その他 最大値ホールド、設定値によるブザー音、オートパワーオフ
機
構
部		 負荷方式 油圧式（油圧シリンダ＋手動式油圧ポンプ）
シリンダストローク 20mm
作動油 ISO VG32
荷重センサ 歪ゲージ式ロードセル
荷重センサ定格 200kN 300kN
センターシャフト M33並目ボルト（先端部 M24並目おねじ）：全長290mm M36×P3細目ボルト（先端部 M24×P2細目おねじ）：全長290mm
変
位
計		 変位センサ ポテンショメータ式
変位センサ定格 15mm
試験機設置必要幅 123mm 135mm
付属品 油圧ポンプ（測定部取付けステー付き）、油圧ホース（3m）、接続ケーブル（3m）、変位計、変位計ダミープラグ、変位計取付けステー、 カップリング（M16〜M24、W5/8〜W1の8種類）専用ボルト付き、センターシャフト、調整ナット、ワッシャープレート、モーターレンチ、 作動油（補充用：0.5ℓ）、テクノテスターGraph・テクノテスターReport（CD）、テクノテスターPCケーブル（パソコン接続用ケーブル）、USBシリアル変換ケーブル
標準価格（税抜き） オープン オープン
・在庫がなくなり次第、後継機種へ切替えとなります。

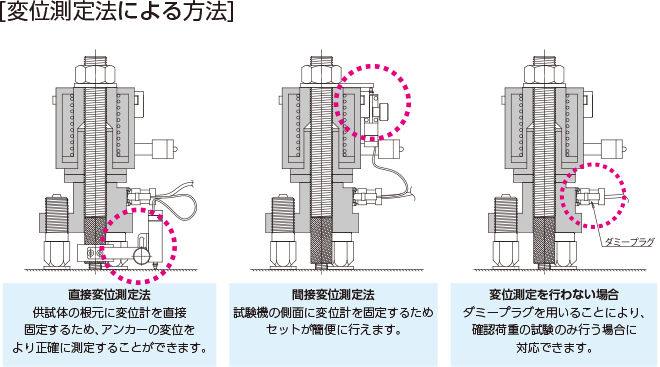

［異形鉄筋／変位測定の場合］

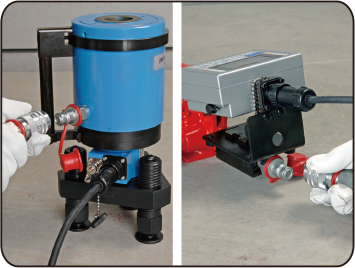

❶油圧ホースと接続ケーブルで本体と油圧ポンプをつなぐ
❷試験モードを選ぶ
❸変位計取付けステーをセット

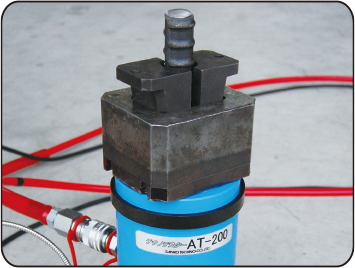

❹AT-200本体と、D筋チャック（別売品）をセット

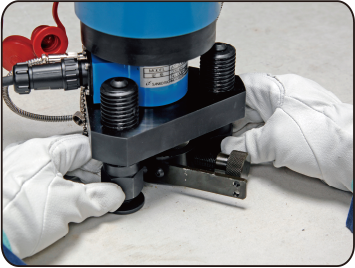

❺3本の脚が試験面に均等に接するように調節

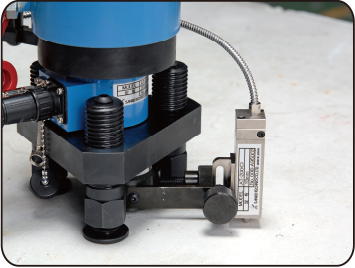

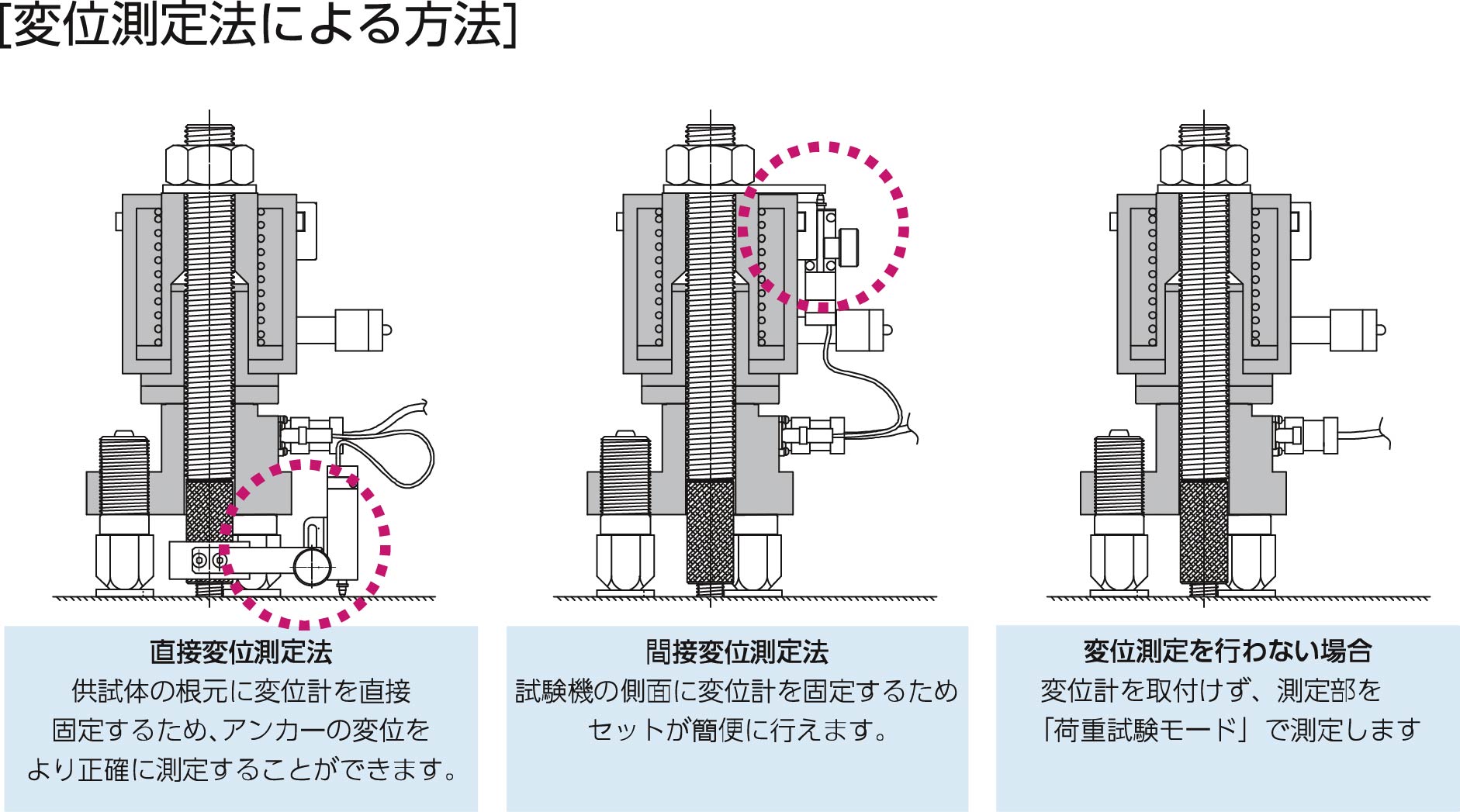

❻変位計をセット

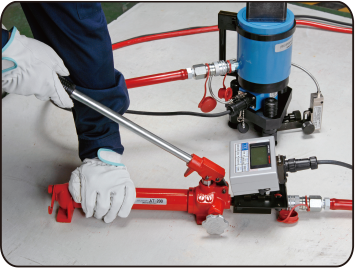

❼油圧ポンプのレバーに力を加えながら測定


AT-200
      単位：円
品名 品番 仕様 標準価格
（税抜き）
カップリングセット
（ミリねじ用）		 JM24-MSET カップリング M16～M24
全ねじボルト M16～M24 各1本		 オープン
カップリングセット
（インチねじ用）		 JM24-WSET カップリング W5/8～W1
全ねじボルト W5/8～W1 各1本
カップリング JM24-M○○
JM24-W○○		 JM24-M16・M20・M22・M24
JM24-W50・W60・W70・W80

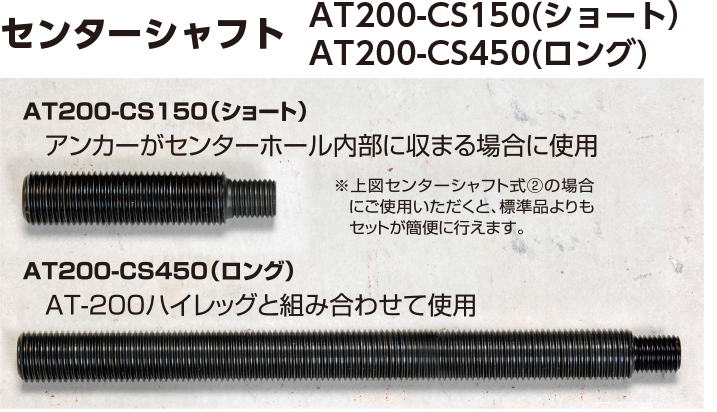

センターシャフト AT-200CS M33並目ボルト（先端部M24並目おねじ）全長290mm
センターシャフト
（ショート）		 AT-200-CS150 M33並目ボルト（先端部M24並目おねじ）全長150mm
センターシャフト
（ロング）		 AT-200-CS450 M33並目ボルト（先端部M24並目おねじ）全長450mm
調整ナット AT200-SN ―

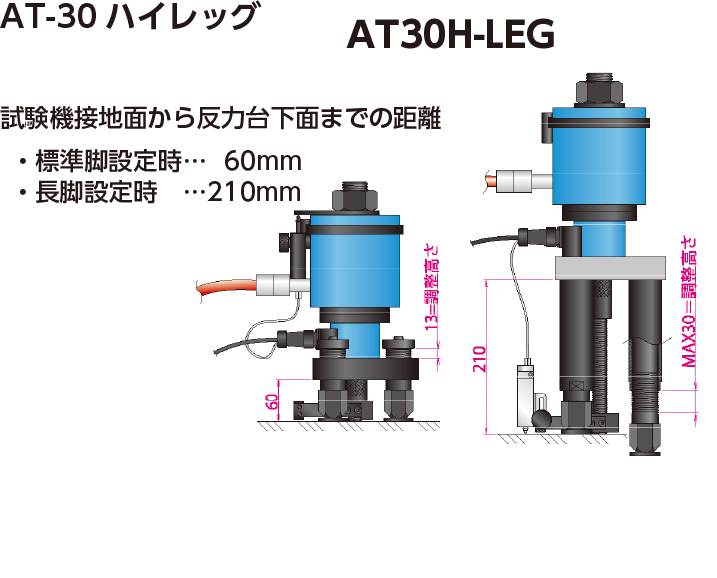

ハイレッグ AT-200H-LEG 長脚アダプタ
AT-30DⅡ
      単位：円
品名 品番 仕様 標準価格
（税抜き）
カップリングセット
（ミリねじ用）		 JM24H-MSET カップリング M16～M24
全ねじボルト M16～M24 各1本		 オープン
カップリングセット
（インチねじ用）		 JM24H-WSET カップリング W5/8～W1
全ねじボルト W5/8～W1 各1本
カップリング JM24H-M○○
JM24H-W○○		 JM24H-M16・M20・M22・M24
JM24H-W50・W60・W70・W80
センターシャフト AT30-CS M36×P3細目ボルト（先端部M24×P2細目おねじ）全長290mm

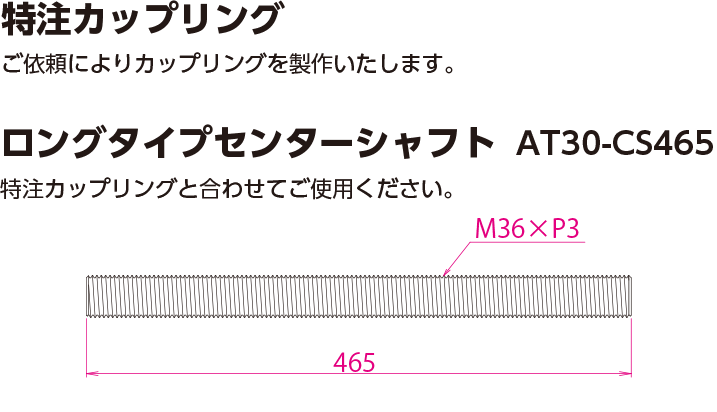

AT30-CS465 M36×P3細目ボルト（先端部M36×P3細目おねじ）全長465mm
調整ナット AT30-SN ―
ワッシャープレート AT30-TP センターシャフト（M36）に対応
AT30-TPL センターホール貫通
M20〜M27/W3/4〜W1に対応
ハイレッグ AT30H-LEG 長脚アダプタ
AT-200/AT-30DⅡ/AT-30　兼用
接続ケーブル CABLE-AT 長さ3m オープン
