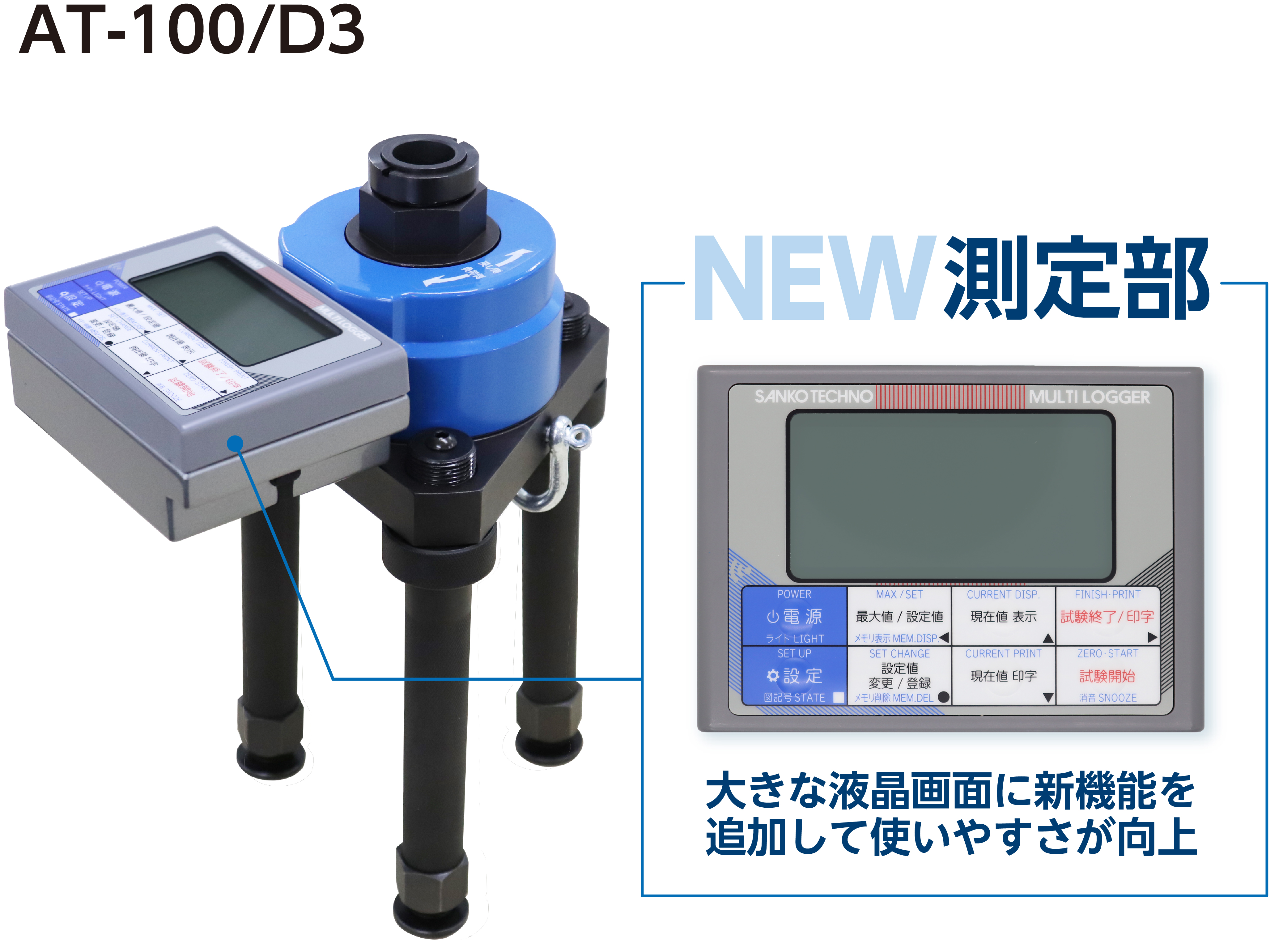

テクノテスター AT-100/D3

名称		テクノテスター（アンカーボルト引張荷重確認試験機）
型式		AT-100/D3
最大荷重		100kN
最大変位量		15mm
対象アンカー		M6（W1/4）～ M24（W1）（ボルト突出長：ボルト径と同長以上～120mm以下）異形鉄筋 D10～D16
傾斜補正範囲		±5度
荷重精度		非直線性：±2％ F.S.±1 digit
変位精度		非直線性：±2％ F.S.±1 digit
本体質量		5.9kg
本体寸法		図面参照
収納箱寸法		420×255×325mm
測定部	測定範囲	荷重：0～100kN ／変位：0～15mm
	最小表示値	荷重：0.1kN ／変位：0.05mm
	保護構造	防まつ型（IP54相当）

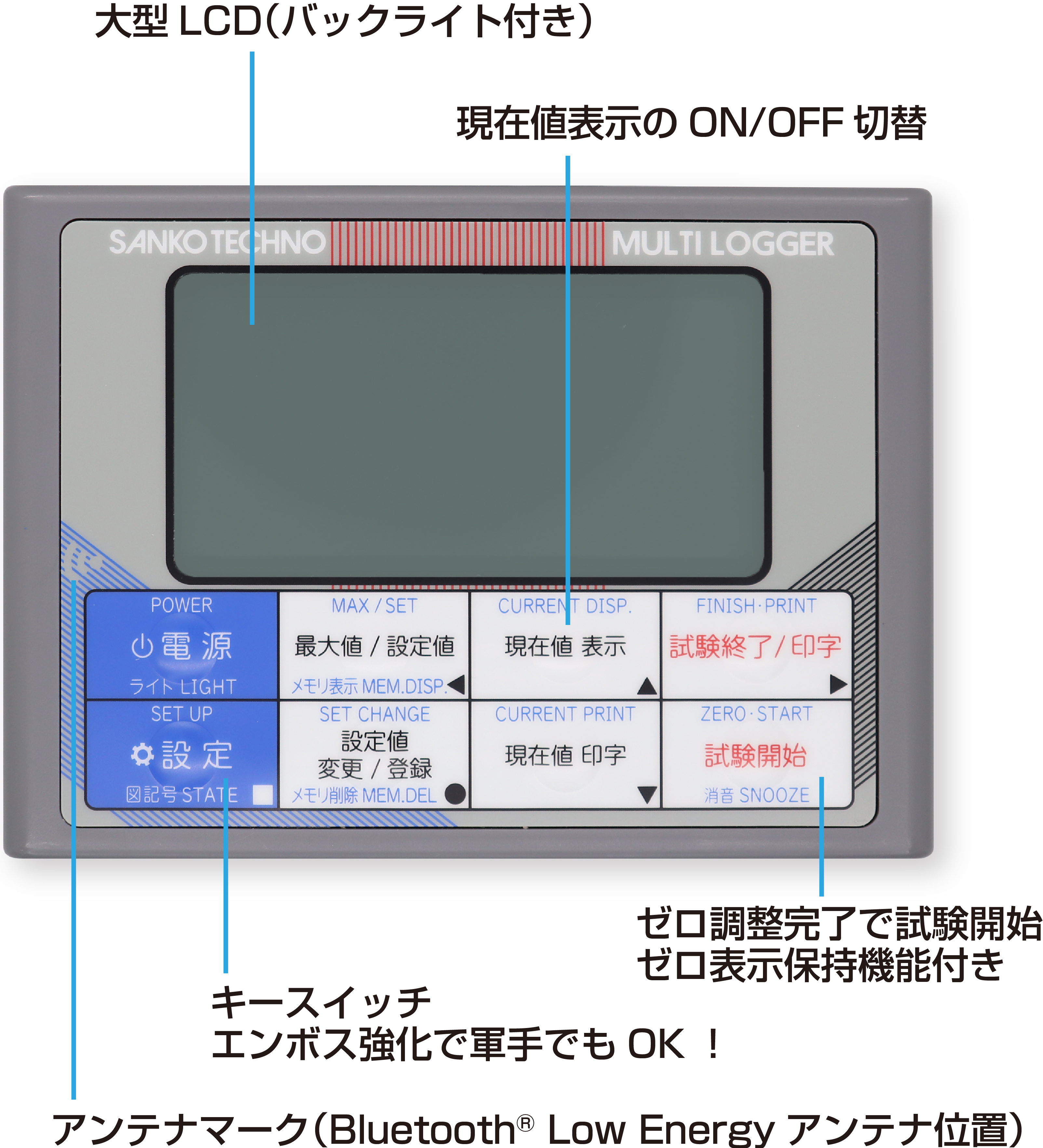

	表示部	ドットマトリクス　128×64ドット　バックライト付き
	データ蓄積	グラフデータ：999 データ / ポイントデータ：1440 データ（試験日時・最大荷重値）
	外部出力	USB2.0 準拠（USB Type-C®）/ Bluetooth® 5.2
	電源	単三電池×4本
	連続使用時間	アルカリ乾電池使用時：約40 時間ニッケル水素電池（2500mAh）：約50 時間（新品/ 満充電・バックライト無灯火・Bluetooth OFF）
	その他	最大値ホールド、設定値によるブザー音、オートパワーオフ

機構部	負荷方式	リニア・スライド・ロード機構内蔵ねじ締め式
	荷重センサ	歪ゲージ式ロードセル
	荷重センサ定格	100kN
	変位センサ	ポテンショメータ式
	変位センサ定格	15mm
	センターシャフト	M20 全ねじボルト
付属品		締付け工具一式、センターシャフト、調整ナット、カップリング（M6 ～ M24・W1/4 ～ W1 の16 種類）専用ボルト付
標準価格（税抜き）		オープン

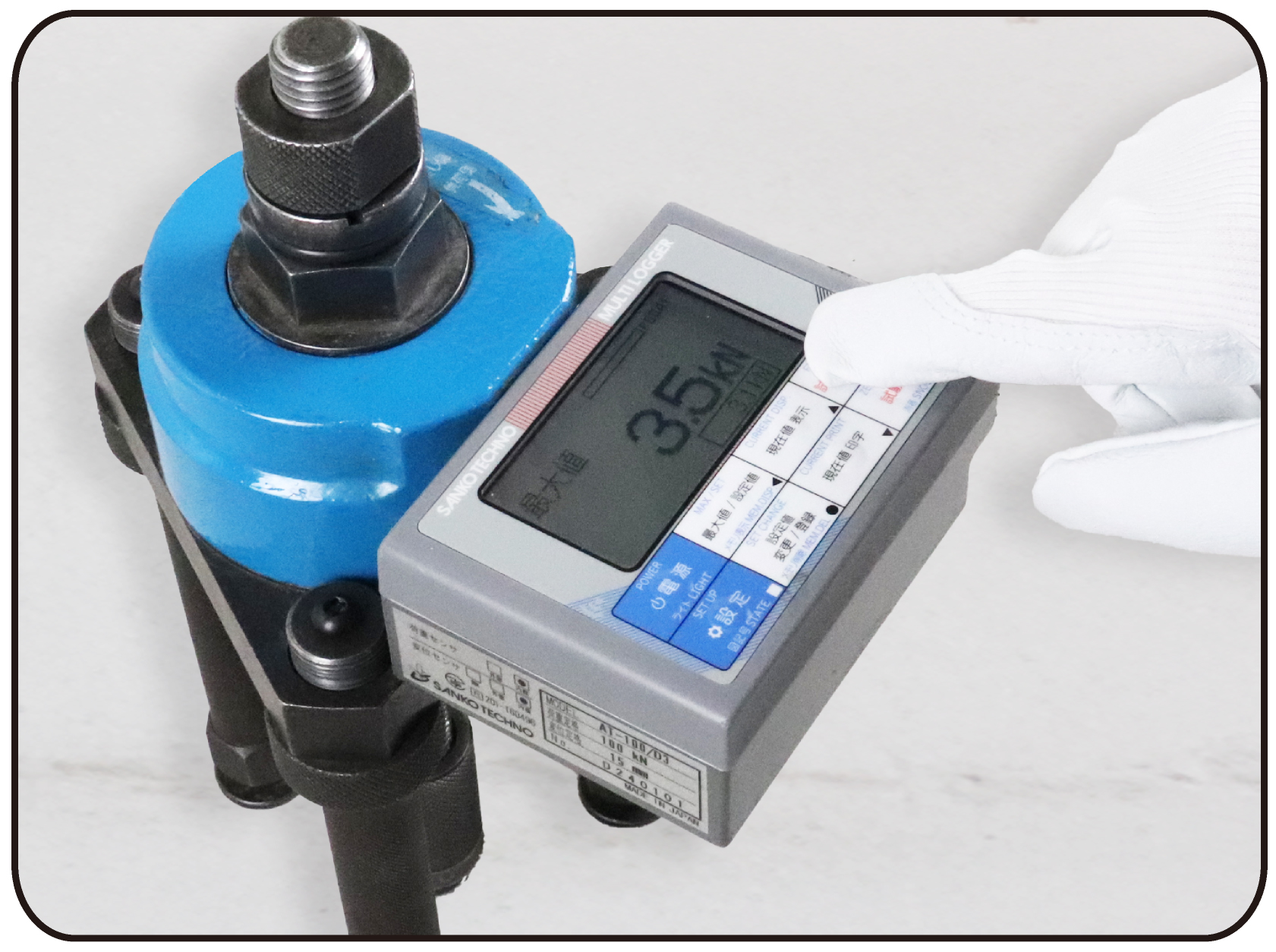

❶測定したい数値を設定

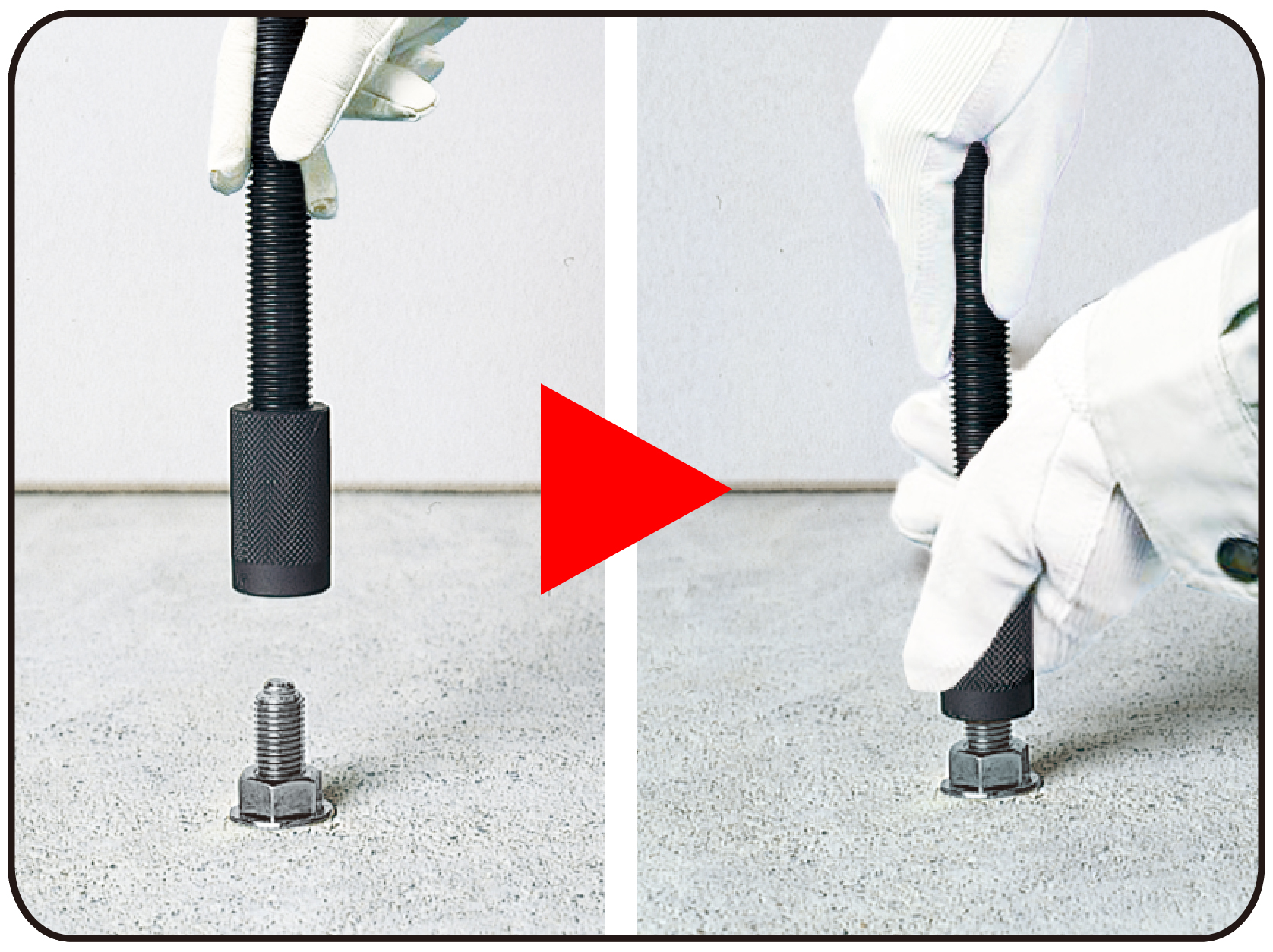

❷アンカーの径に合わせてカップリングをセンターシャフトに取り付け、アンカーにねじ込む

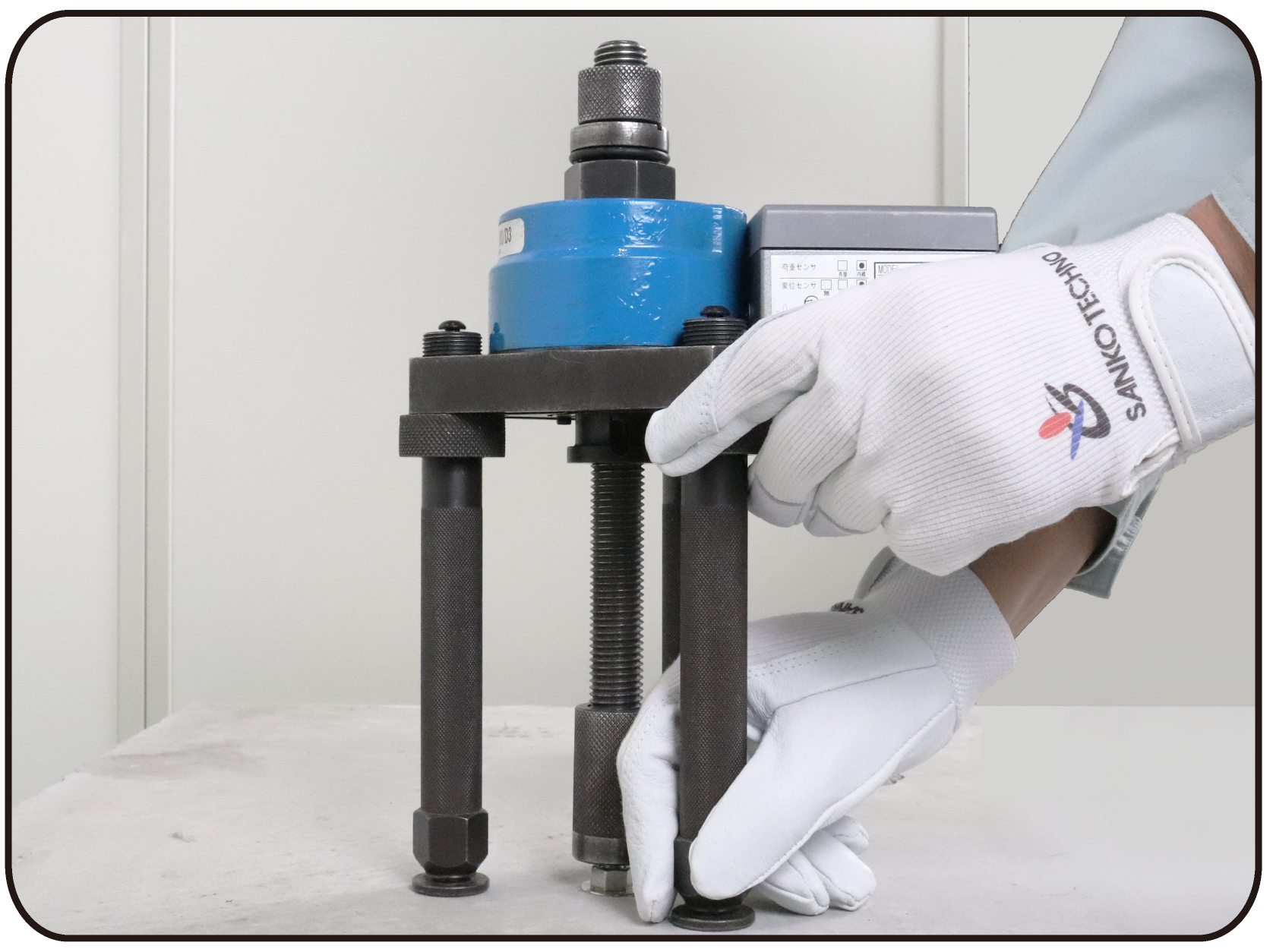

❸床面の凹凸に合わせて脚の高さを調節

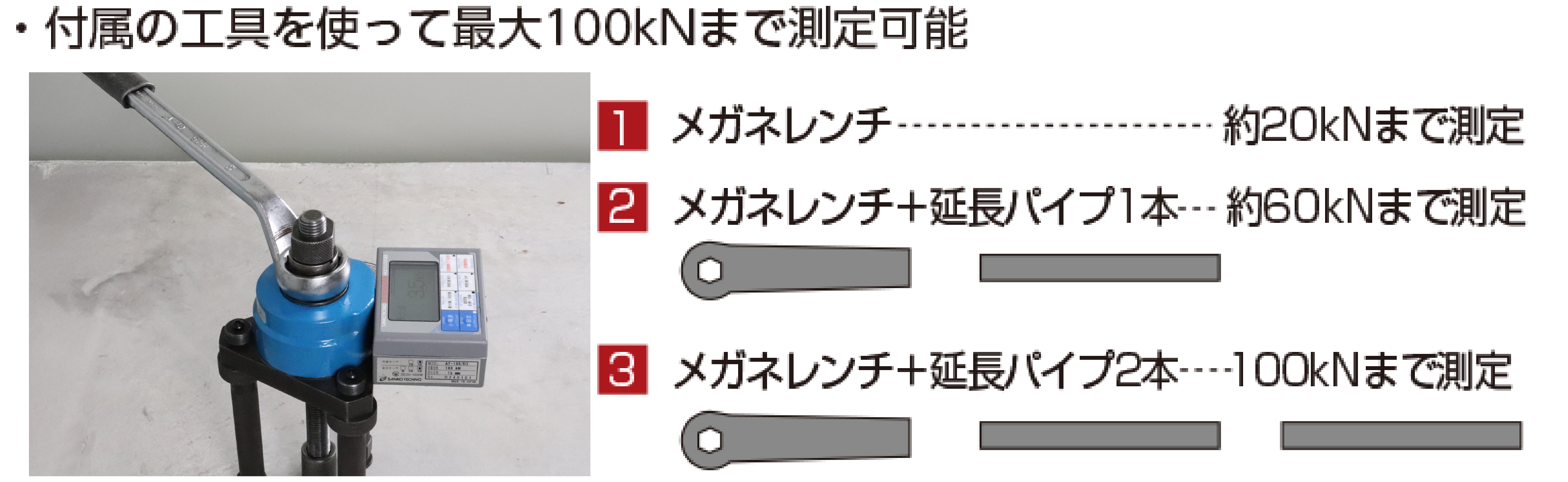

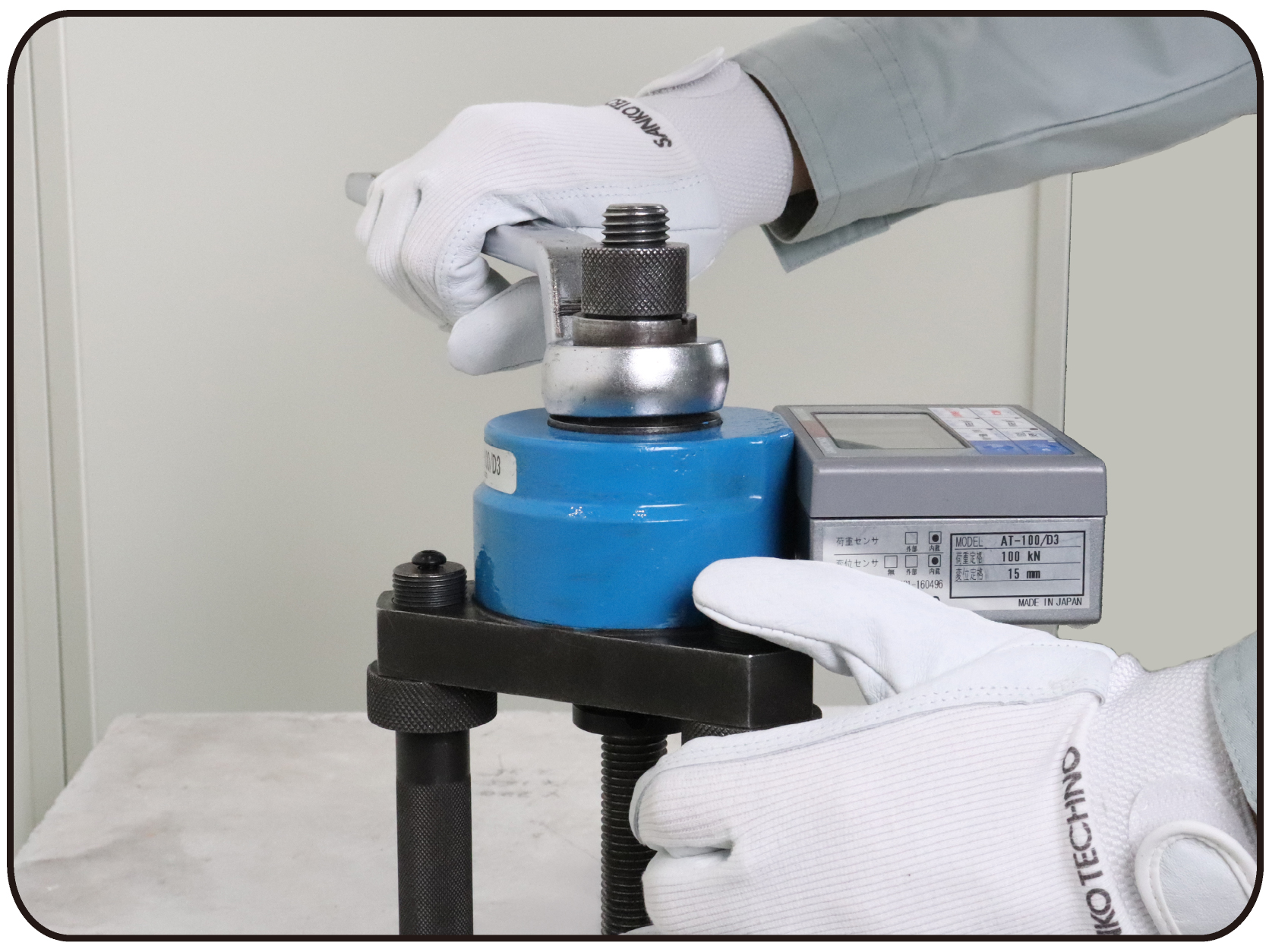

❹メガネレンチでナットを締めながら測定

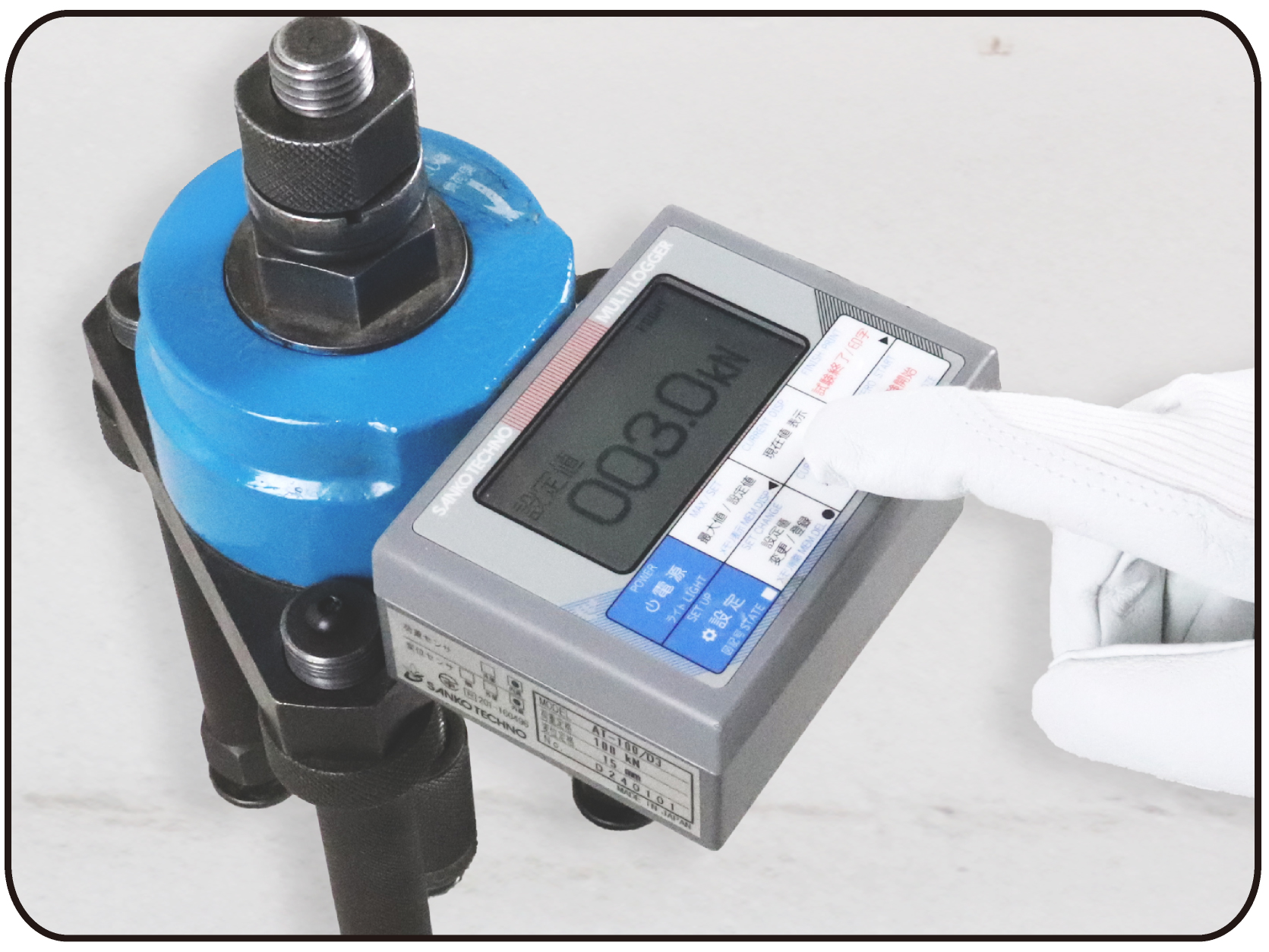

❺引張試験を終了する

AT-100/D3に対応可能

特長

※Bluetooth はBluetooth SIG, Inc. の登録商標です。
※USB Type-CはUSB Implementers Forumの登録商標です。

品名	品番	仕様	標準価格（税抜き）
			単位：円

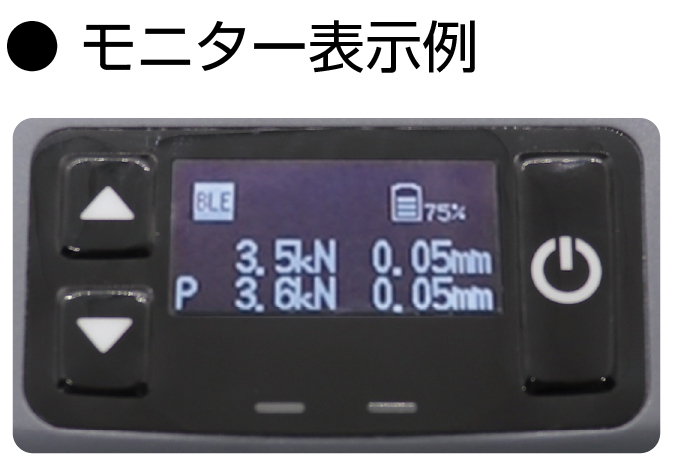

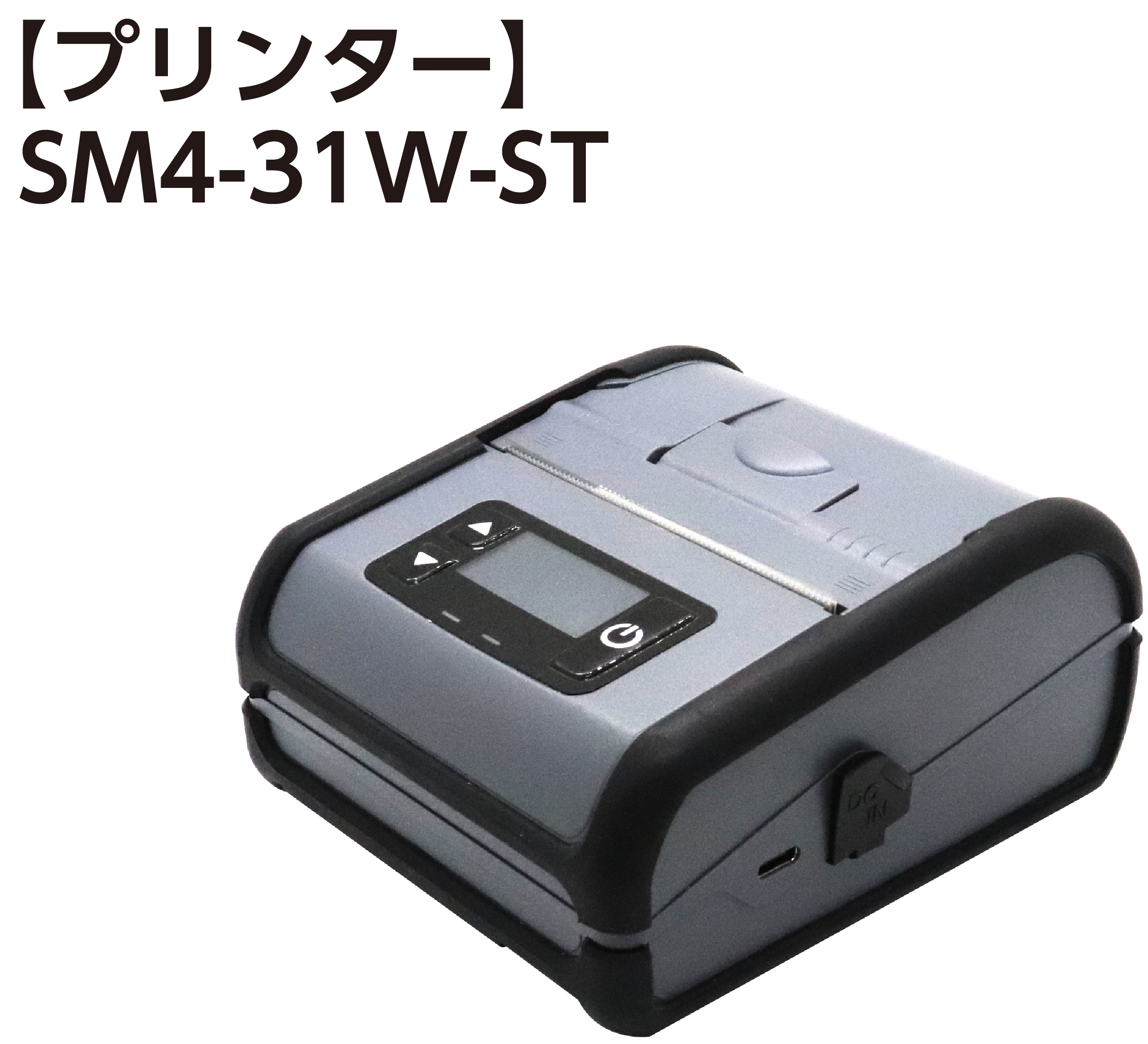

プリンター	SM4-31W-ST	測定データ印字用プリンター	オープン
ロール紙※	P-58-45H-1	1 巻（プリンタ内部にセット済み）、幅58mm× 長さ25mm 感熱紙（高保存グレード／ 10 年読取）
プリンターケース	ー	プリンター専用ケース
充電用ケーブル	ー	プリンター本体充電用

※ロール紙は消耗品です。

品名	品番	仕様	標準価格（税抜き）
			単位：円
カップリングセット（ミリねじ用）	JM20-MSET	カップリング M6～M24 全ねじボルト M6～M24 各1本	オープン
カップリングセット（インチねじ用）	JM20-WSET	カップリング W1/4～W1 全ねじボルト W1/4～W1 各1本
カップリング	JM20-M○○	JM20-M6・M8・M10・M12・M16・M20・M22・M24
カップリング	JM20-W○○	JM20-W20・W25・W30・W40・W50・W60・W70・W80

※マルチカップリング	JM20-M○○N	JM20-M8N・M10Ｎ・M12Ｎ・M16Ｎ・M20Ｎ・M22Ｎ・M24Ｎ	オープン

※電気亜鉛めっき、ステンレス、溶融亜鉛めっきなどのボルトに対応
※AT-10DⅡと兼用

品名	品番	仕様	標準価格（税抜き）
			単位：円
調整ナット	AT10-SN	―	オープン
スパナ	SS0036	D筋チャックAタイプ使用時用

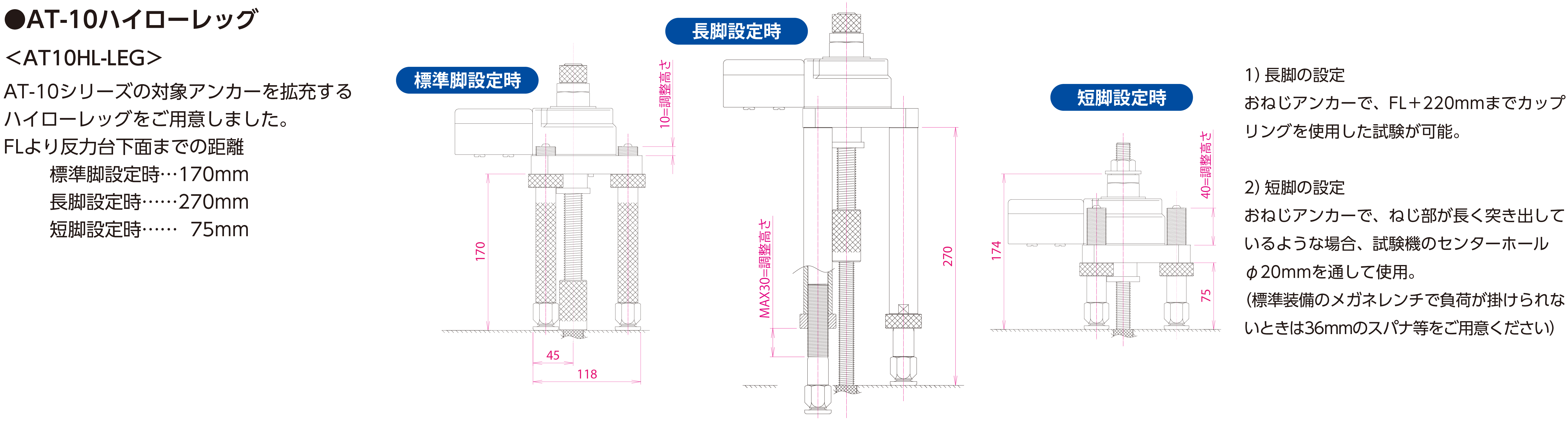

AT-10 ハイローレッグ	AT10HL-LEG	短脚セット（脚パッド/ロックナット付き）3本長脚アダプタ3本、六角レンチ1本
センターシャフト	AT10-CS	M20並目ボルト（全長260mm）
