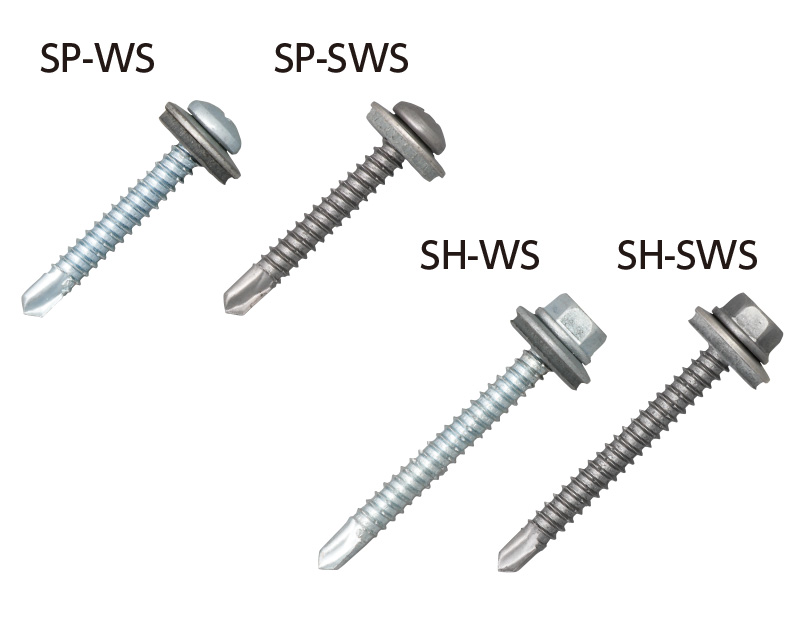

シールスクリュー　SP-WS／SP-SWS／SH-WS／SH-SWS

ナベ頭／六角頭

防水効果を必要とする箇所に最適
おどりが少なく、ねらった箇所を確実に貫通・締付ける一工程作業が可能
防水効果の高い座金・パッキン一体圧着型シールワッシャー採用
シールワッシャーのパッキンには紫外線・高温に強いEPDM（エチレンプロピレンゴム）を採用
スチール製は環境と耐食性を考えた三価ユニクロ処理
ステンレス製にはSPAC処理を採用

［用途］

SPタイプ：断熱サンドイッチパネル締結／役物・水切りの締結等　SHタイプ：カラー鋼板締結等

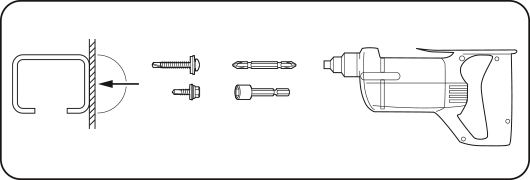

施工方法

・施工する箇所へ垂直に刃先をあて、電動工具をしっかり支えゆっくりと回転をかけながら、押し当ててください。

●相手部材の厚みをご確認のうえ、商品を選定してください。
●適合ビットは、カタログ掲載のサイズをご使用ください。
●呼び径によって電動工具の適正回転数が異なります。サイズに応じた回転数で施工してください。
●相手部材に対して、垂直に施工してください。
●締付け完了後は、速やかに回転を止めてください。過剰にトルクをかけると、製品の納まりの不安定さや頭飛びなどの問題が生じることがあります。

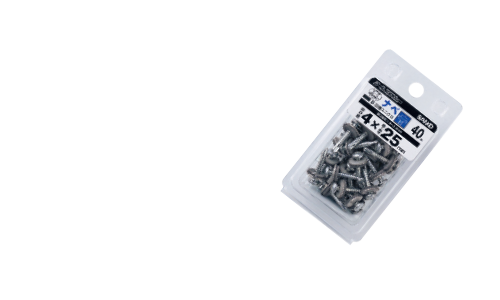

・パック品
SP-WSP/SP-SWSPタイプ

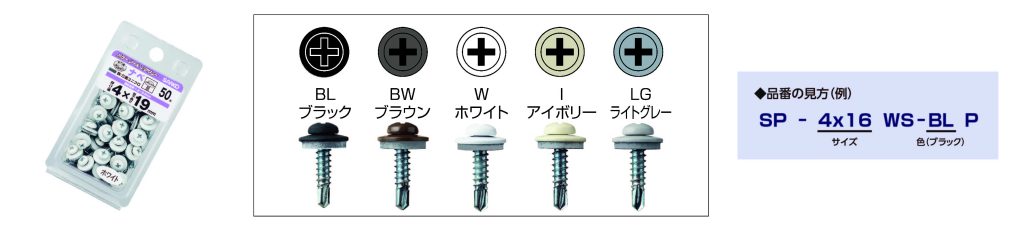

SP-WSP（カラー）タイプ

強度表

SP-WS/SP-SWS/SH-WS/SH-SWSタイプ

引張保持力強度
				単位：kN
呼び径	下地鋼板厚
呼び径	1.6mm	2.3mm	3.2mm	4.5mm
4	2.3	3.8	6.3	－
5	2.5	4.2	6.7	10.6
6	－	4.4	7.1	10.9

・数値は実験値です。引張保持力強度は、許容荷重や保証値ではありません。
・対象躯体毎の材料特性によってバラつきがありますので、許容設計荷重は状況に応じて安全率を掛けてください。

サイズ表

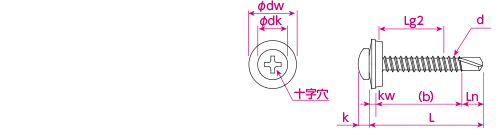

SP-WSタイプ
本体：スチール製　三価ユニクロ処理
座金：スチール製　溶融亜鉛めっき鋼板／パッキン：EPDM

サイズ表をPDFで開く

表をPDFで開く

												単位：mm			単位：本	単位：円
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	頭部			座金		適合ビット	入数		標準価格（税抜き）
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	dk	k	十字穴の番号	dw	kw	適合ビット	小箱	大箱	標準価格（税抜き）
4	SP-4x 16WS	16	10	1.2～2.3	−	3.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	500	5,000	15.50
4	SP-4x 19WS	19	13	1.2～3.2	−	6.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	500	5,000	17.00
4	SP-4x 25WS	25	19	1.2～3.2	−	12.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	400	4,000	18.30
4	SP-4x 30WS	30	24	1.2～3.2	−	17.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	300	3,000	20.30
5	SP-5x 19WS	19	12	1.6～4.5	−	4.5	6.5	9.5	3.4	2	14.0	2.0	TB-2	400	4,000	22.70
5	SP-5x 25WS ◆	25	18	1.6～4.5	−	10.5	6.5	9.5	3.4	2	14.0	2.0	TB-2	300	3,000	25.30
5	SP-5x 35WS ◆	35	28	1.6～4.5	−	20.5	6.5	9.5	3.4	2	14.0	2.0	TB-2	200	2,000	29.50

◆はダイヤカット品

SP-SWSタイプ
本体：ステンレス製　SUS410 　SPAC処理
座金：ステンレス製　SUS304／パッキン：EPDM

サイズ表をPDFで開く

表をPDFで開く

												単位：mm			単位：本	単位：円
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	頭部			座金		適合ビット	入数		標準価格（税抜き）
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	dk	k	十字穴の番号	dw	kw	適合ビット	小箱	大箱	標準価格（税抜き）
4	SP-4x 16SWS	16	10	1.2～2.3	−	3.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	500	5,000	40.00
4	SP-4x 19SWS	19	13	1.2～3.2	−	6.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	500	5,000	42.20
4	SP-4x 25SWS ◆	25	19	1.2～3.2	−	12.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	400	4,000	46.40
4	SP-4x 30SWS ◆	30	24	1.2～3.2	−	17.0	5.5	8.2	2.9	2	13.0	2.0	TB-2	300	3,000	51.60
5	SP-5x 19SWS	19	12	1.6～4.5	−	4.5	6.5	9.5	3.4	2	14.0	2.0	TB-2	400	4,000	50.60
5	SP-5x 25SWS ◆	25	18	1.6～4.5	−	10.5	6.5	9.5	3.4	2	14.0	2.0	TB-2	300	3,000	59.00
5	SP-5x 35SWS ◆	35	28	1.6～4.5	−	20.5	6.5	9.5	3.4	2	14.0	2.0	TB-2	200	2,000	69.50

◆はダイヤカット品

カラーシールスクリュー　SP-WSPタイプ
スチール製　三価ユニクロ処理/ナベ頭

表をPDFで開く

		単位：mm		単位：本		単位：パック	単位：円
呼び径	品番	首下長さ	適合ビット	入数			標準価格（税抜き）
呼び径	品番	首下長さ	適合ビット	パック	中箱	大箱	標準価格（税抜き）
4	SP-4X 16WS-BLP	16	TB-2	50	10	30	2,210
4	SP-4X 16WS-BWP	16	TB-2	50	10	30	2,210
4	SP-4X 16WS-WP	16	TB-2	50	10	30	2,210
4	SP-4X 16WS-IP	16	TB-2	50	10	30	2,210
4	SP-4X 16WS-LGP	16	TB-2	50	10	30	2,210
4	SP-4X 19WS-BLP	19	TB-2	50	10	30	2,430
4	SP-4X 19WS-BWP	19	TB-2	50	10	30	2,430
4	SP-4X 19WS-WP	19	TB-2	50	10	30	2,430
4	SP-4X 19WS-IP	19	TB-2	50	10	30	2,430
4	SP-4X 19WS-LGP	19	TB-2	50	10	30	2,430

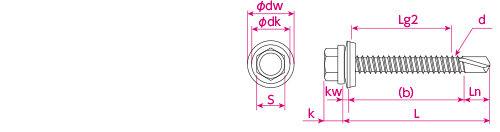

SH-WSタイプ
本体：スチール製　三価ユニクロ処理
座金：スチール製　溶融亜鉛めっき鋼板／パッキン：EPDM

サイズ表をPDFで開く

表をPDFで開く

												単位：mm			単位：本	単位：円
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	頭部			座金		適合ビット	入数		標準価格（税抜き）
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	dk	k	S	dw	kw	適合ビット	小箱	大箱	標準価格（税抜き）
5	SH-5x 19WS	19	12.5	1.6〜4.5	−	4.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	200	2,000	25.80
5	SH-5x 25WS ◆	25	18.5	1.6〜4.5	−	10.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	200	2,000	26.90
5	SH-5x 35WS ◆	35	28.5	1.6〜4.5	−	20.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	200	2,000	30.60
5	SH-5x 45WS ◆	45	38.5	1.6〜4.5	−	30.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	150	1,500	35.80
5	SH-5x 55WS ◆	55	48.5	1.6～4.5	−	40.5	6.5	10.7	5.2	8	8.0	14.0	2.0	100	1,000	42.20
6	SH-6x 19WS ◆	19	11.5	2.3〜3.2	−	3.2	7.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	150	1,500	44.30
6	SH-6x 25WS ◆	25	16.5	2.3〜6.0	−	8.0	8.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	150	1,500	46.40
6	SH-6x 35WS ◆	35	26.5	2.3〜6.0	−	18.0	8.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	150	1,500	48.50
6	SH-6x 45WS ◆	45	36.5	2.3〜6.0	−	28.0	8.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	100	1,000	52.70

◆はダイヤカット品

SH-SWSタイプ
本体：ステンレス製　SUS410　SPAC処理
座金：ステンレス製　SUS304／パッキン：EPDM

サイズ表をPDFで開く

表をPDFで開く

												単位：mm			単位：本	単位：円
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	頭部			座金		適合ビット	入数		標準価格（税抜き）
呼び径 d	品番	首下長さ L	ねじ長さ（b）	銅板の適応板厚	最小働き長 Lg1	最大働き長 Lg2	切り刃先長さ Ln	dk	k	S	dw	kw	適合ビット	小箱	大箱	標準価格（税抜き）
5	SH-5x 19SWS	19	12.5	1.6〜4.5	−	4.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	200	2,000	49.50
5	SH-5x 25SWS ◆	25	18.5	1.6〜4.5	−	10.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	200	2,000	55.80
5	SH-5x 35SWS ◆	35	28.5	1.6〜4.5	−	20.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	200	2,000	64.30
5	SH-5x 45SWS ◆	45	38.5	1.6〜4.5	−	30.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	150	1,500	75.80
5	SH-5x 55SWS ◆	55	48.5	1.6〜4.5	−	40.5	6.5	10.7	5.2	8.0	14.0	2.0	KTB-8	100	1,000	91.60
6	SH-6x 19SWS ◆	19	11.5	2.3〜3.2	−	3.2	7.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	150	1,500	79.00
6	SH-6x 25SWS ◆	25	16.5	2.3〜6.0	−	8.0	8.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	150	1,500	82.20
6	SH-6x 35SWS ◆	35	26.5	2.3〜6.0	−	18.0	8.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	150	1,500	91.60
6	SH-6x 45SWS ◆	45	36.5	2.3〜6.0	−	28.0	8.5	13.0	6.2	9.6	16.0	2.0	KTB-9.6	100	1,000	102.00

◆はダイヤカット品
