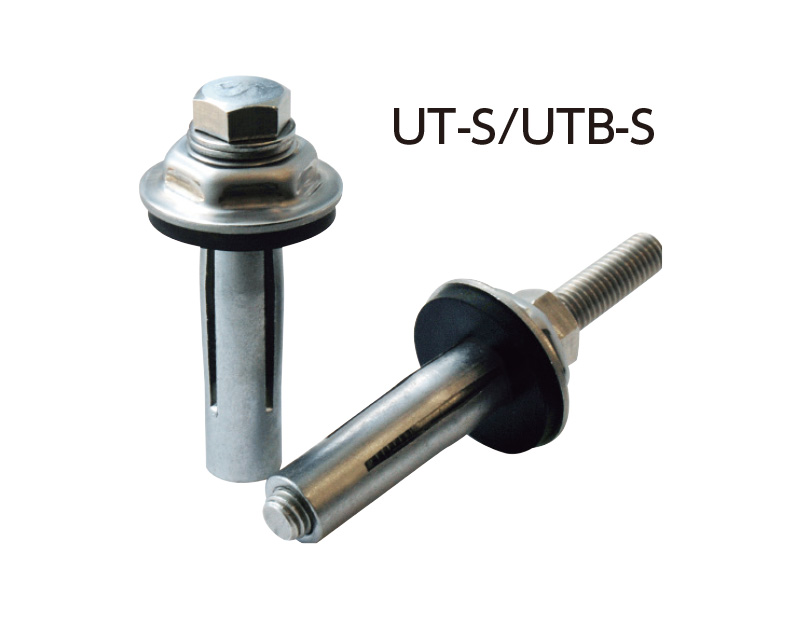

ウルトラタイト UT-S／UTB-S／UT-AS - あと施工アンカーのサンコーテクノ製品情報

［用途］

折板構造物全般の締結／ルーフデッキ全般の締結／外装板取付け等

❶ 挿入

❷ 締付け

❸ トルク確認

■推奨インパクトドライバ仕様

※代表的なインパクトドライバの最大トルク値です。

●下穴径は所定の径であけてください。
●開脚部が当たらないように気をつけてください。
●過剰な締付けは行わないでください。
●一度締付けを行うと、スリーブの取り外しはできません。

強度表をPDFで開く

・鋼材板厚3.2mmのカタログ値です。

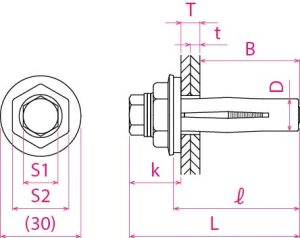

UT-Sタイプ　ステンレス製　スリーブ：スチール製　亜鉛ニッケル合金めっき

サイズ表をPDFで開く

表をPDFで開く

												単位：mm	単位：N・m	単位：本	単位：円
軸径	品番	全長	頭部		首下長さ	二面幅		下穴径	適応板厚	締付け長さ	裏側必要距離	最大開脚幅	確認トルク	入数	標準価格（税抜き）
軸径	品番	全長	高さ	ねじ長さ	首下長さ	六角ボルト	特座	下穴径	適応板厚	締付け長さ	裏側必要距離	最大開脚幅	確認トルク	大箱	標準価格（税抜き）
12	UT-1204S	60	17	－	44	13	21	13.5	0.5～3.2	0.5～4.0	45	32	15	100	750
12	UT-1206S	63	17	－	47	13	21	13.5	0.5～6.0	3.0～6.5	45	32	15	100	790
12	UT-1208S	65	17	－	49	13	21	13.5	0.5～6.0	5.0～8.5	45	32	15	100	890
12	UT-1210S	67	17	－	51	13	21	13.5	0.5～6.0	7.0～10.5	45	32	15	100	910

・頭部高さ：施工後の寸法　・下穴径：13.5～14.5mmまで対応可能　・確認トルク範囲：15～30N･m

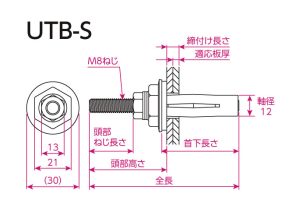

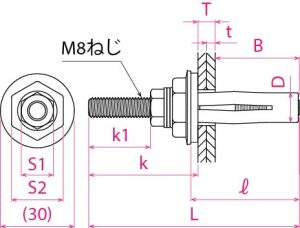

UTB-Sタイプ　ステンレス製　スリーブ：スチール製　亜鉛ニッケル合金めっき

サイズ表をPDFで開く

表をPDFで開く

												単位：mm	単位：N・m	単位：本	単位：円
軸径	品番	全長	頭部		首下長さ	二面幅		下穴径	適応板厚	締付け長さ	裏側必要距離	最大開脚幅	確認トルク	入数	標準価格（税抜き）
軸径	品番	全長	高さ	ねじ長さ	首下長さ	六角ボルト	特座	下穴径	適応板厚	締付け長さ	裏側必要距離	最大開脚幅	確認トルク	大箱	標準価格（税抜き）
12	UTB-1204S	86	42	25	44	13	21	13.5	0.5～3.2	0.5～4.0	45	32	15	100	960

・頭部高さ：施工後の寸法　・下穴径：13.5～14.5mmまで対応可能　・確認トルク範囲：15～30N･m

UT-ASタイプ　ステンレス製

サイズ表をPDFで開く

表をPDFで開く

												単位：mm	単位：N・m	単位：本	単位：円
軸径	品番	全長	頭部		首下長さ	二面幅		下穴径	適応板厚	締付け長さ	裏側必要距離	最大開脚幅	確認トルク	入数	標準価格（税抜き）
軸径	品番	全長	高さ	ねじ長さ	首下長さ	六角ボルト	特座	下穴径	適応板厚	締付け長さ	裏側必要距離	最大開脚幅	確認トルク	大箱	標準価格（税抜き）
12	UT-1204AS	60	17	－	44	13	21	13.5	0.5～3.2	0.5～4.0	45	32	15	100	1,430
12	UT-1206AS	63	17	－	47	13	21	13.5	0.5～6.0	3.0～6.5	45	32	15	100	1,440
12	UT-1208AS	65	17	－	49	13	21	13.5	0.5～6.0	5.0～8.5	45	32	15	100	1,480
12	UT-1210AS	67	17	－	51	13	21	13.5	0.5～6.0	7.0～10.5	45	32	15	100	1,500

・頭部高さ：施工後の寸法　・下穴径：13.5～14.5mmまで対応可能　・確認トルク範囲：15～30N･m

ウルトラタイト・クロスタイト用

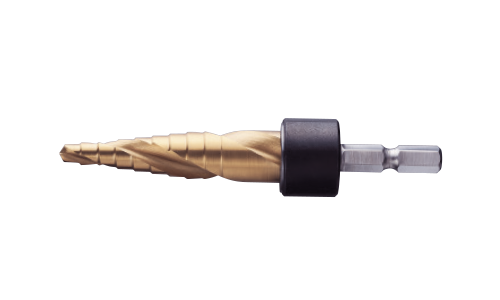

ルーフハイビット

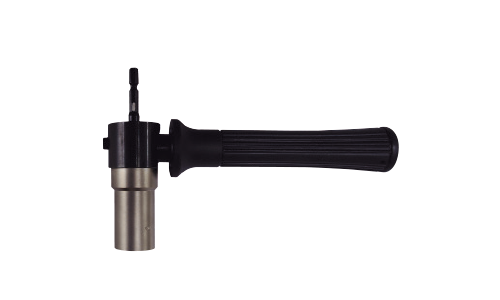

ウルトラタイトソケット
ボックスビットとスパナの一体型工具

品番	標準価格（税抜き）
	単位：円
UT-S12	59,500

製品詳細
