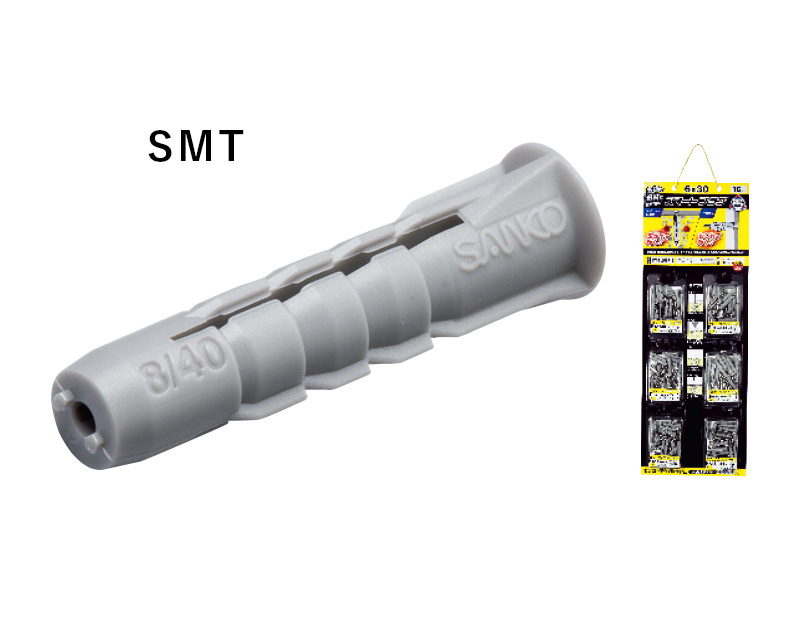

スマートプラグ　SMT

コンクリート・ALCパネル・中空壁・石膏ボード・押出成形セメント板用 / ねじ込み式
  • 多様な母材に使用可能
  • トリプル拡張で安定した保持力を発揮
［用途］
給湯器転倒防止金具／室内装飾品／照明器具類／掲示板等の取付け等

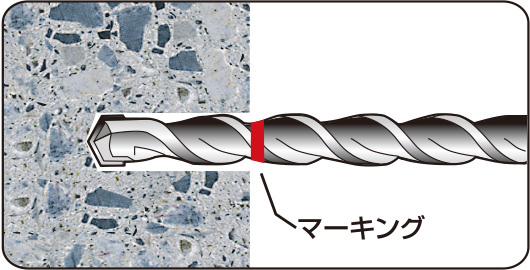

❶穿孔
❷清掃

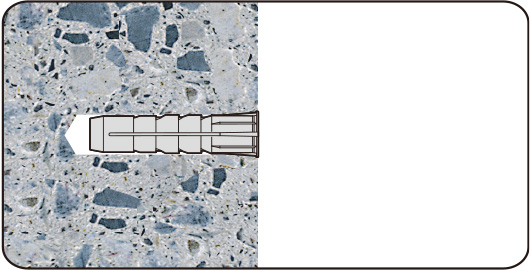

❸挿入

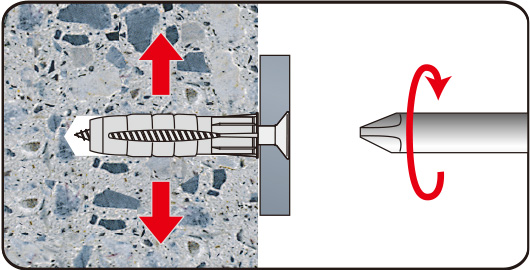

❹ねじ込み・取付け

SMTタイプ

コンクリート・ALCパネル

強度表をPDFで開く
    単位：mm   単位：kN
アンカー外径 アンカー
埋込み長さ		 使用ビス径 最大荷重
引張
5.0 25 3.0 1.0 0.6
4.0 1.9 0.7
6.0 30 4.0 1.9 0.9
5.0 3.7 1.1
8.0 40 5.0 4.3 1.4
6.0 6.8 1.5
10.0 50 6.0 5.7 2.1
8.0 12.7 2.6
・許容荷重や保証値ではありません。   ・コンクリート強度Fc=21N/mm2のカタログ値です。 ・ALCパネル圧縮強度Fc=4N/mm2のカタログ値です。



石膏ボード

強度表をPDFで開く
  単位：mm 単位：kN
アンカー外径 使用ビス径 最大荷重 試験母材
引張
5.0 3.1 0.16 石膏ボード
12.5mm
3.8 0.17
6.0 4.1 0.22
4.8 0.24
8.0 5.1 0.31
5.8 0.33
10.0 6.2 0.34 石膏ボード
15.0mm
・許容荷重や保証値ではありません。

SMTタイプ　ナイロン製

サイズ表をPDFで開く
表をPDFで開く
単位：mm単位：本単位：パック単位：円
アンカー外径

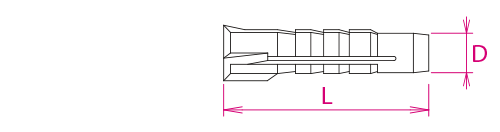

D		品番全長
L		使用ビス径穿孔径アンカー
埋込み長さ		穿孔深さ入数標準価格
（税抜き）
パック大箱
 5.0 SMT- 5X25 253.0～4.0（3.1～3.8） 5.02530以上180152,300
 6.0 SMT- 6X30 304.0～5.0（4.1～4.8） 6.03035以上120152,300
 8.0 SMT- 8X40 405.0～6.0（5.1～5.8） 8.04045以上 70152,300
10.0 SMT-10X50 506.0～8.0（6.2）10.05055以上 35152,300
・(　)内は中空壁用の使用ビス径となります。
SMTタイプ　ナイロン製
表をPDFで開く
単位：mm単位：本単位：パック単位：円
アンカー外径
D		品番全長
L		使用ビス径穿孔径アンカー
埋込み長さ		穿孔深さ入数標準価格
（税抜き）
パック中箱大箱
 6.0 SMT- 6X30B-P16 304.0～5.0（4.1～4.8） 6.03035以上166601,080×6パック
・SMT-5x25B-P24（ビス付き）・SMT-6x30B-P16（ビス付き）はディスプレイセット品です。ご用命は6パック単位にて承ります。
・(　)内は中空壁用の使用ビス径となります。　※在庫僅少/ディスプレイセット品は在庫がなくなり次第廃盤となります。

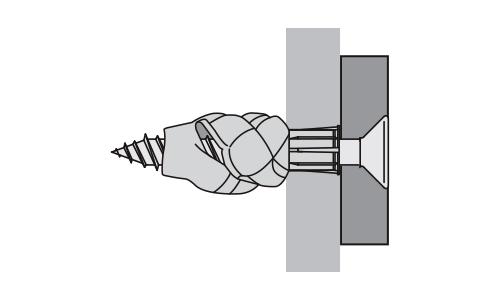

・適応板厚

    単位：mm
品　番 石膏ボード その他の中空壁
SMT-5×25 12.5以上 6以上
SMT-6×30 8以上
SMT-8×40 10以上
SMT-10×50 15.0以上 12以上

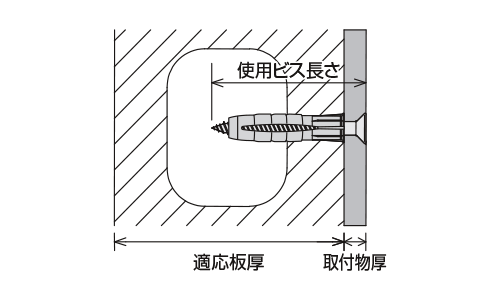

・押出成形セメント板の中空部における使用ビス別 適応板厚・取付物厚一覧表

            単位：mm
品　番 使用ビス径 使用ビス
長さ		 適応板厚 取付
物厚
50 60 75 100
SMT-5X25 3.1～3.8 28 ● ● ● ● ～3
32 ● ● ● ● ～7
38   ● ● ● ～13
SMT-6X30 4.1～4.8 32 ● ● ● ● ～2
38   ● ● ● ～8
40   ● ● ● ～10
45   ● ● ● ～15
SMT-8X40 5.1～5.8 45   ● ● ● ～5
50     ● ● ～10
56     ● ● ～16
SMT-10X50 6.2 56     ● ● ～6
63       ● ～13
70       ● ～20
75       ● ～25
●部が適用板厚となります。
