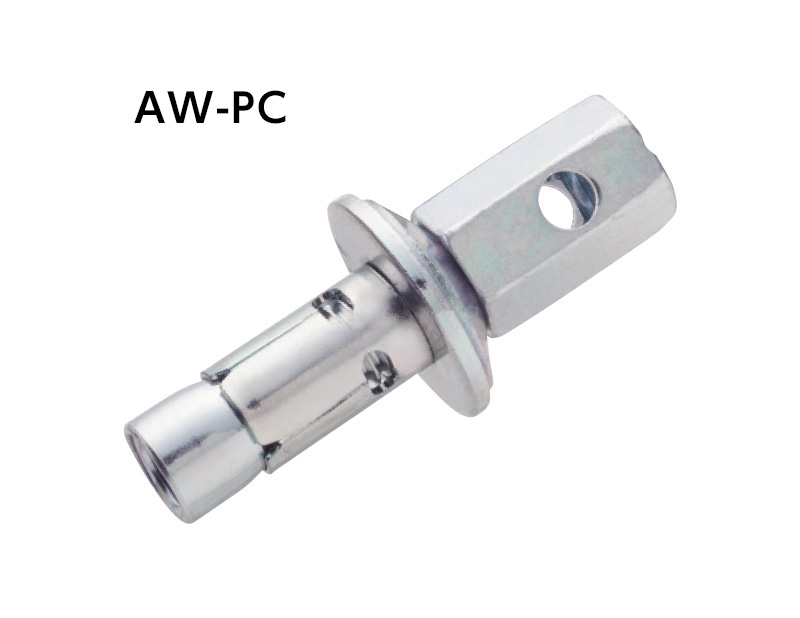

トルコンアンカー AW-PCタイプ

トルコンアンカー　AW-PCタイプ　

穴あきPC 板・トラス筋付きハーフPCa 板用 / コーンナット式

穴あきPC 板・トラス筋付きハーフPCa 板用の吊りボルト専用あと施工アンカー
中実部・中空部どちらにも施工可能
ドームワッシャーのつぶれで施工完了が目視で確認可能
頭部2 カ所のマーキングにより、施工後でも有効埋込み長さが20 ｍｍと目視判断が可能

［用途］

配管吊り金具取付け／軽天工事／空調ダクト取付け／ケーブルラック吊り等[br][span class="red"]※現場打ちコンクリートには使用できません[/span]

施工方法

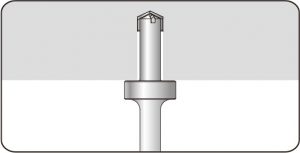

❶穿孔

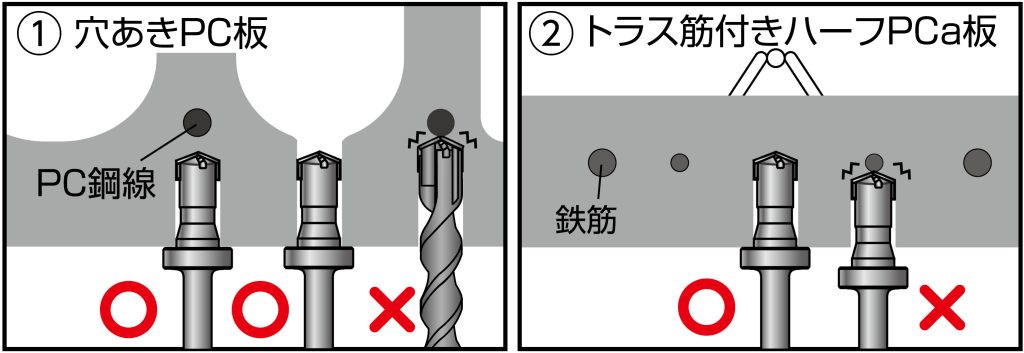

●穴あきPC板は、所定の穿孔深さより深く穿孔しますとPC鋼線を傷つける恐れがあります。（下図①参照）
●穴あきPC板のPC鋼線かぶり厚さが35ｍｍ未満の場合、中実部へはPC鋼線を避けて施工してください。
●トラス筋付きハーフPCa板は鉄筋を鉄筋探査機で確認して避けた位置へ施工してください。（下図②参照）
●軽量ハンマードリルは消費電力650W以下の機種で穿孔を行ってください。

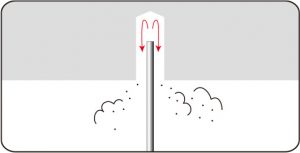

❷清掃

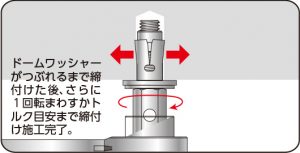

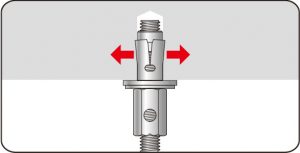

❸挿入・締付け

・標準施工トルク

締付けトルク N・m
20

❹取付け

強度表

AW-PC タイプ

強度表をPDFで開く

ねじの呼び	アンカー外径	アンカー有効埋込み長さ	最大引張荷重
		単位：mm						単位：kN
			穴あきPC 板 Fc=40N/mm²				トラス筋付きハーフPCa 板 Fc=36N/mm²
			中実部		中空部		全面
			垂直	斜め45度	垂直	斜め45度	垂直	斜め45度
W3/8	12.3	20	9.3	6.9	8.7	5.0	8.9	6.8

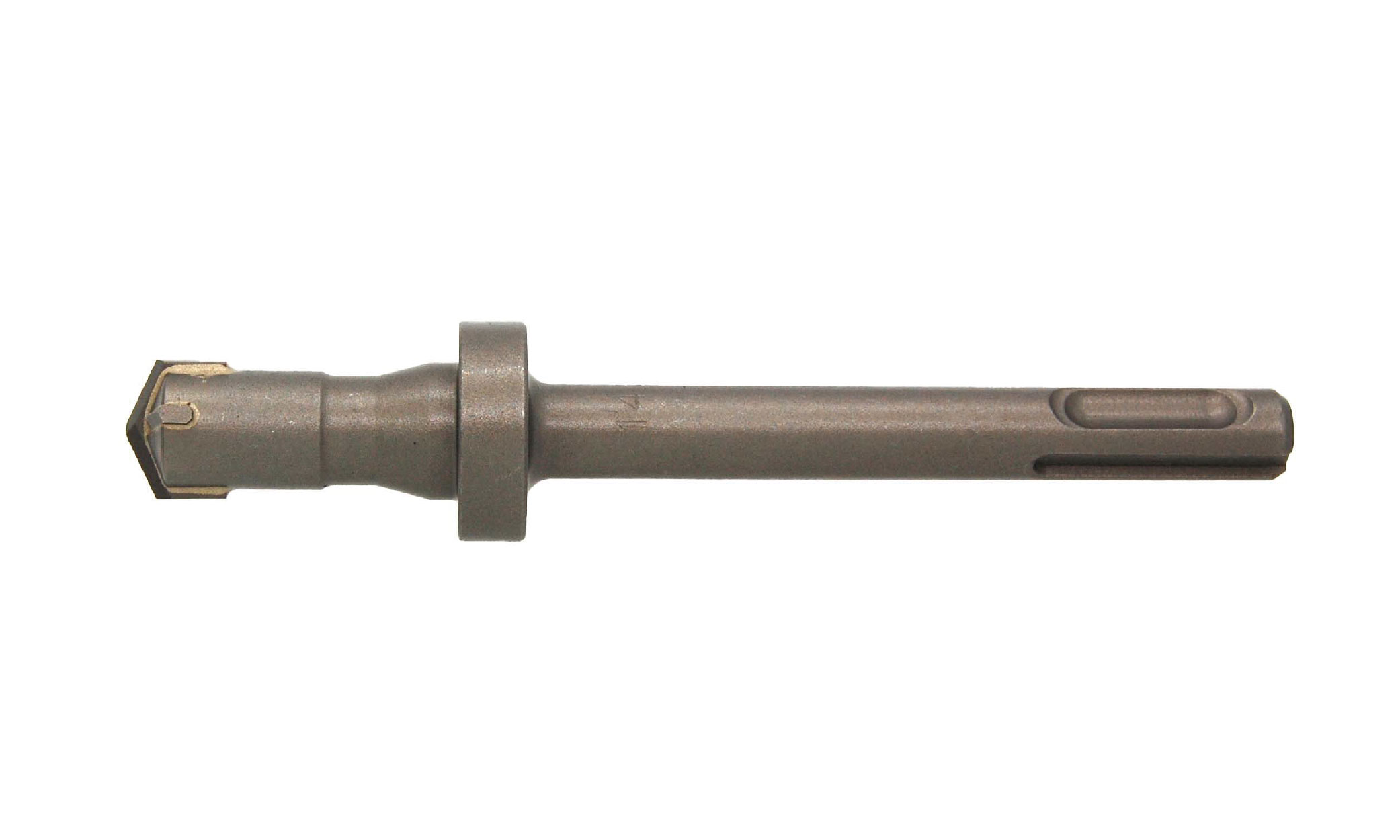

※専用ドリルを使用した場合のカタログ値です。
・許容荷重や保証値ではありません。

サイズ表

AW-PC タイプ　スチール製　三価クロメート処理

サイズ表をPDFで開く

表をPDFで開く

									単位：mm		単位：本	単位：円

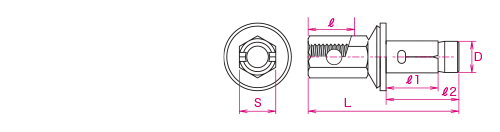

ねじの呼び	品番	アンカー外径 D	全長 L	ねじ部長さ ℓ	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	二面幅S	入数		標準価格（税抜き）
ねじの呼び	品番	アンカー外径 D	全長 L	ねじ部長さ ℓ	穿孔径	アンカー有効埋込み長さℓ1	アンカー埋込み長さℓ2	穿孔深さ	二面幅S	小箱	大箱	標準価格（税抜き）
W3/8	AW-3020PC	12.3	58	14	12.5	20	29	30	14	50	300	210

・受注生産品として高耐食めっき品（亜鉛ニッケル合金めっき処理）もございます。

高ナット TN

異径高ナット　天井吊り用
スチール製　三価クロメート処理

品　番	ねじの呼び（ミリねじ）	二面幅	全長	入数		標準価格（税抜き）
			単位：mm		単位：個	単位：円
品　番	ねじの呼び（ミリねじ）	二面幅	全長	ビニール	大箱	標準価格（税抜き）
TN-W3/8xM10	W3/8（M10）	14	40	50	400	110
TN-W1/2xM12	W1/2（M12）	19	50	25	200	230

異径高ナット　天井吊り用
ステンレス製　SUS304系

品　番	ねじの呼び（ミリねじ）	二面幅	全長	入数		標準価格（税抜き）
			単位：mm		単位：個	単位：円
品　番	ねじの呼び（ミリねじ）	二面幅	全長	ビニール	大箱	標準価格（税抜き）
STN-W3/8xM10	W3/8（M10）	14	40	50	400	360
STN-W1/2xM12	W1/2（M12）	19	50	25	200	720

同径高ナット　ねじ継手・長さ調整用
スチール製　三価クロメート処理

品　番	ねじの呼び	二面幅	全長	入数		標準価格（税抜き）
			単位：mm		単位：個	単位：円
品　番	ねじの呼び	二面幅	全長	ビニール	大箱	標準価格（税抜き）
TN-W3/8	W3/8	14	40	50	400	110
TN-W1/2	W1/2	19	50	25	200	230
