オールアンカー T／ST／Y／SY／FT／SFT／CUFT／ASUタイプ

オールアンカー　T／ST／Y／SY／FT／SFT／CUFT／ASUタイプ　

コンクリート用 / 芯棒打込み式

取外し不要箇所への施工に最適な、ねじなしアンカー
機材の上から施工が可能
施工完了が一目で分かり、施工管理ができる
銅板への固定用(CUFT)
4面開脚で安定した保持力を発揮(ASU)

［用途］

配線・配管用サドル留め / 面格子取付け / 表示パネル取付け等 / 吊り子止め(FT/SFT) / 銅板固定(CUFT）

施工方法

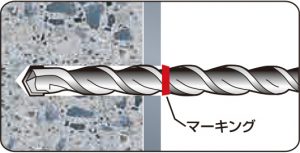

❶穿孔

⚫モルタルや取付物の上から直接穿孔する場合には、取付物の厚み分余分に孔あけを行ってください。

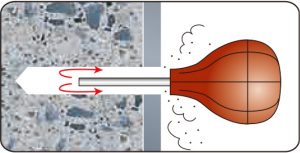

❷清掃

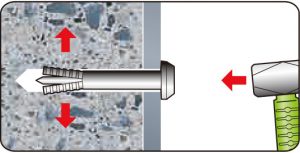

❸挿入・打込み

⚫芯棒は垂直に打込み、本体頂部に接するまで確実に打込んでください。

⚫Y/SYタイプ
面一に施工ができます。

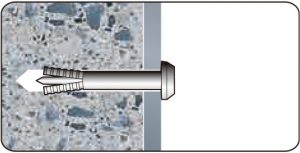

❹施工完了

強度表

T/ST/Y/SYタイプ

強度表をPDFで開く

アンカー外径	アンカー埋込み長さ	最大荷重
	単位：mm		単位：kN
アンカー外径	アンカー埋込み長さ	引張	せん断
4.0	16	2.8	3.3
5.0	20	3.4	5.4
6.0	24	5.8	8.0
8.0	35	7.6	9.2
10.0	40	12.1	14.4
12.0	50	18.5	22.3

・コンクリート設計基準強度Fc=21N/mm²のカタログ値です。
・最大荷重は、許容荷重や保証値ではありません。

FT/SFTタイプ

強度表をPDFで開く

アンカー外径	アンカー埋込み長さ	最大荷重
	単位：mm		単位：kN
アンカー外径	アンカー埋込み長さ	引張	せん断
5.0	20	3.4	5.4
6.0	24	5.8	8.0

・コンクリート設計基準強度Fc=21N/mm²のカタログ値です。
・最大荷重は、許容荷重や保証値ではありません。

CUFTタイプ

強度表をPDFで開く

アンカー外径	アンカー埋込み長さ	最大荷重
	単位：mm	単位：kN
アンカー外径	アンカー埋込み長さ	引張
5.0	20	1.3

・コンクリート設計基準強度Fc=21N/mm²のカタログ値です。
・最大荷重は、許容荷重や保証値ではありません。

ASUタイプ

強度表をPDFで開く

アンカー外径	アンカー埋込み長さ	最大荷重
	単位：mm	単位：kN
アンカー外径	アンカー埋込み長さ	引張
4.0	16	0.7

・コンクリート設計基準強度Fc=21N/mm²のカタログ値です。
・最大荷重は、許容荷重や保証値ではありません。

サイズ表

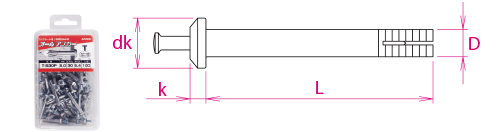

T タイプ　スチール製　三価クロメート処理

…JCAA認証品

サイズ表をPDFで開く

表をPDFで開く

【パック品】								単位：mm	単位：本	単位：パック	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	パック	大箱	標準価格（税抜き）
4.0	T- 420P	20	8.0	2.5	4	4.3	16	20以上	100	20	2,600
4.0	T- 425P	25	8.0	2.5	9	4.3	16	20以上	100	20	2,850
5.0	T- 525P	25	9.0	3.0	5	5.4	20	25以上	100	15	3,100
5.0	T- 530P	30	9.0	3.0	10	5.4	20	25以上	100	15	3,310
6.0	T- 630P	30	11.0	3.5	6	6.4	24	30以上	50	15	2,210
6.0	T- 640P	40	11.0	3.5	16	6.4	24	30以上	50	15	2,320
6.0	T- 650P	50	11.0	3.5	26	6.4	24	30以上	50	15	2,800
6.0	T- 660P	60	11.0	3.5	36	6.4	24	30以上	50	15	3,800
6.0	T- 670P	70	11.0	3.5	46	6.4	24	30以上	30	15	3,500
6.0	T- 680P	80	11.0	3.5	56	6.4	24	30以上	30	15	3,800

T タイプ　スチール製　三価クロメート処理

表をPDFで開く

【小箱品】								単位：mm		単位：本	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小箱	大箱	標準価格（税抜き）
8.0	T- 840	40	14.5	5.0	5	8.5	35	43以上	50	400	105
8.0	T- 860	60	14.5	5.0	25	8.5	35	43以上	50	400	132
8.0	T- 880	80	14.5	5.0	45	8.5	35	43以上	50	400	165
10.0	T-1050	50	18.0	6.0	10	10.5	40	50以上	50	400	140
10.0	T-1070	70	18.0	6.0	30	10.5	40	50以上	30	240	175
10.0	T-1010	100	18.0	6.0	60	10.5	40	50以上	30	240	260

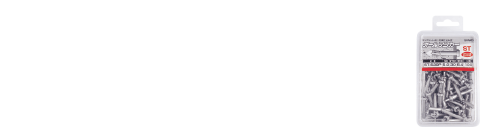

ST タイプ　ステンレス製　SUS304 系

サイズ表をPDFで開く

表をPDFで開く

【パック品】								単位：mm	単位：本	単位：パック	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	パック	大箱	標準価格（税抜き）
4.0	ST- 420P	20	8.0	2.5	4	4.3	16	20以上	100	20	8,740
4.0	ST- 425P	25	8.0	2.5	9	4.3	16	20以上	100	20	9,320
5.0	ST- 525P	25	9.0	3.0	5	5.4	20	25以上	100	15	10,950
5.0	ST- 530P	30	9.0	3.0	10	5.4	20	25以上	100	15	12,200
6.0	ST- 630P	30	11.0	3.5	6	6.4	24	30以上	50	15	7,900
6.0	ST- 640P	40	11.0	3.5	16	6.4	24	30以上	50	15	8,000
6.0	ST- 645P	45	11.0	3.5	21	6.4	24	30以上	50	15	8,750
6.0	ST- 650P	50	11.0	3.5	26	6.4	24	30以上	50	15	9,050
6.0	ST- 660P	60	11.0	3.5	36	6.4	24	30以上	50	15	11,160
6.0	ST- 670P	70	11.0	3.5	46	6.4	24	30以上	30	15	11,900
6.0	ST- 680P	80	11.0	3.5	56	6.4	24	30以上	30	15	13,370

ST タイプ　ステンレス製　SUS304 系

表をPDFで開く

【小箱品】								単位：mm		単位：本	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小箱	大箱	標準価格（税抜き）
8.0	ST- 840	40	14.5	5.0	5	8.5	35	43以上	50	400	280
8.0	ST- 860	60	14.5	5.0	25	8.5	35	43以上	50	400	355
8.0	ST- 880	80	14.5	5.0	45	8.5	35	43以上	50	400	437
10.0	ST-1050	50	18.0	6.0	10	10.5	40	50以上	50	400	432
10.0	ST-1070	70	18.0	6.0	30	10.5	40	50以上	30	240	564
10.0	ST-1010	100	18.0	6.0	60	10.5	40	50以上	30	240	722

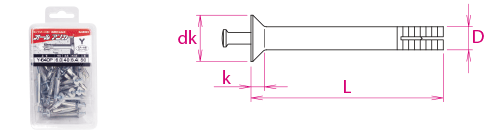

Y タイプ　スチール製　三価クロメート処理

サイズ表をPDFで開く

表をPDFで開く

【パック品】								単位：mm	単位：本	単位：パック	単位：円
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	パック	大箱	標準価格（税抜き）
4.0	Y- 420P	20	8.0	2.3	2.0~4	4.3	16	20以上	100	20	2,600
4.0	Y- 425P	25	8.0	2.3	2.0~9	4.3	16	20以上	100	20	2,850
5.0	Y- 525P	25	10.0	3.0	2.5~5	5.4	20	25以上	100	15	3,100
5.0	Y- 530P	30	10.0	3.0	2.5~10	5.4	20	25以上	100	15	3,310
6.0	Y- 630P	30	12.0	3.5	3.0~6	6.4	24	30以上	50	15	2,210
6.0	Y- 640P	40	12.0	3.5	3.0~16	6.4	24	30以上	50	15	2,320
6.0	Y- 650P	50	12.0	3.5	3.0~26	6.4	24	30以上	50	15	2,800
6.0	Y- 660P	60	12.0	3.5	3.0~36	6.4	24	30以上	50	15	3,800

Y タイプ　スチール製　三価クロメート処理

表をPDFで開く

【小箱品】								単位：mm		単位：本	単位：円
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小箱	大箱	標準価格（税抜き）
8.0	Y- 840	40	16.0	4.5	4.0~5	8.5	35	43以上	50	400	97
8.0	Y- 860	60	16.0	4.5	4.0~25	8.5	35	43以上	50	400	122
8.0	Y- 880	80	16.0	4.5	4.0~45	8.5	35	43以上	50	400	155
10.0	Y-1050	50	18.0	4.5	5.0~10	10.5	40	50以上	50	400	132
10.0	Y-1070	70	18.0	4.5	5.0~30	10.5	40	50以上	30	240	165
10.0	Y-1010	100	18.0	4.5	5.0~60	10.5	40	50以上	30	240	245
12.0	Y-1260 ※	60	20.0	4.5	6.0~10	12.7	50	62以上	30	240	215

※受注生産品となります。

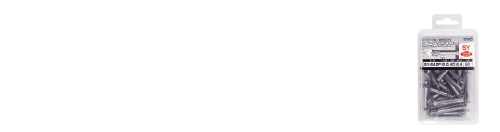

SY タイプ　ステンレス製　SUS304 系

サイズ表をPDFで開く

表をPDFで開く

【パック品】								単位：mm	単位：本	単位：パック	単位：円
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	パック	大箱	標準価格（税抜き）
4.0	SY- 420P	20	8.0	2.3	2.0~4	4.3	16	20以上	100	20	8,740
4.0	SY- 425P	25	8.0	2.3	2.0~9	4.3	16	20以上	100	20	9,320
5.0	SY- 525P	25	10.0	3.0	2.5~5	5.4	20	25以上	100	15	10,950
5.0	SY- 530P	30	10.0	3.0	2.5~10	5.4	20	25以上	100	15	12,200
6.0	SY- 630P	30	12.0	3.5	3.0~6	6.4	24	30以上	50	15	7,900
6.0	SY- 640P	40	12.0	3.5	3.0~16	6.4	24	30以上	50	15	8,000
6.0	SY- 650P	50	12.0	3.5	3.0~26	6.4	24	30以上	50	15	9,050
6.0	SY- 660P	60	12.0	3.5	3.0~36	6.4	24	30以上	50	15	11,160

SY タイプ　ステンレス製　SUS304 系

表をPDFで開く

【小箱品】								単位：mm		単位：本	単位：円
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	全長 L	頭部径 dk	頭部高ｋ	取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小箱	大箱	標準価格（税抜き）
8.0	SY- 840	40	16.0	4.5	4.0~5	8.5	35	43以上	50	400	280
8.0	SY- 860	60	16.0	4.5	4.0~25	8.5	35	43以上	50	400	355
8.0	SY- 880	80	16.0	4.5	4.0~45	8.5	35	43以上	50	400	437
10.0	SY-1050	50	18.0	4.5	5.0~10	10.5	40	50以上	50	400	432
10.0	SY-1070	70	18.0	4.5	5.0~30	10.5	40	50以上	30	240	564
10.0	SY-1010	100	18.0	4.5	5.0~60	10.5	40	50以上	30	240	722

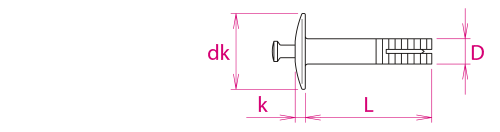

FT タイプ　スチール製　三価クロメート処理

サイズ表をPDFで開く

表をPDFで開く

								単位：mm		単位：本	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小箱	大箱	標準価格（税抜き）
5.0	FT- 530	30	12.0	2.0	10	5.4	20	25以上	100	1,200	40
6.0	FT- 630	30	12.0	2.0	6	6.4	24	30以上	100	1,200	52
6.0	FT- 640	40	12.0	2.0	16	6.4	24	30以上	100	1,200	59
6.0	FT- 650	50	12.0	2.0	26	6.4	24	30以上	100	1,200	68

SFT タイプ　ステンレス製　SUS304 系

サイズ表をPDFで開く

表をPDFで開く

								単位：mm		単位：本	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小箱	大箱	標準価格（税抜き）
5.0	SFT- 530	30	12.0	2.0	10	5.4	20	25以上	100	1,200	148
6.0	SFT- 630	30	12.0	2.0	6	6.4	24	30以上	100	1,200	179
6.0	SFT- 640	40	12.0	2.0	16	6.4	24	30以上	100	1,200	211
6.0	SFT- 650	50	12.0	2.0	26	6.4	24	30以上	100	1,200	243

CUFT タイプ　銅製

サイズ表をPDFで開く

表をPDFで開く

								単位：mm		単位：本	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小箱	大箱	標準価格（税抜き）
5.0	CUFT- 525	25	15.0	2.0	5	5.4	20	25以上	200	1,600	125
5.0	CUFT- 550	50	15.0	2.0	30	5.4	20	25以上	100	800	205

ASU タイプ　本体: アルミ製／芯棒: ステンレス製

サイズ表をPDFで開く

表をPDFで開く

【袋品】								単位：mm		単位：本	単位：円
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	入数		標準価格（税抜き）
アンカー外径 D	品番	首下長さ L	頭部径 dk	頭部高ｋ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	小袋	大袋	標準価格（税抜き）
4.0	ASU- 420	20	8.0	2.0	4	4.3	16	20以上	500	5,000	23
