オールコアドリル　L150シリーズ

特長

穿孔性能に特化したシンプル設計で軽量化を実現
穿孔が必要な複合建材厚より導いた理想の有効長150mmを全サイズに適用

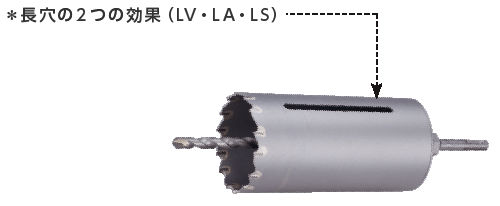

切粉の排出が飛躍的に向上し、穿孔の作業性アップ

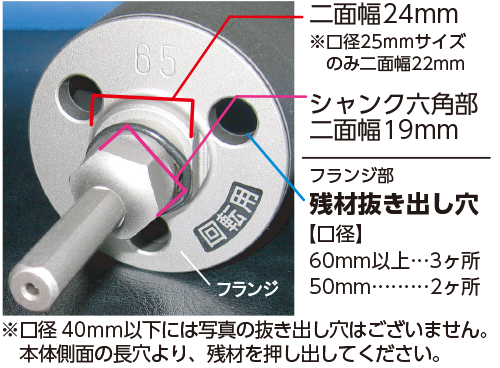

残材の状態が確認しやすく残材の除去もスムーズ

サイズ表

L150シリーズ

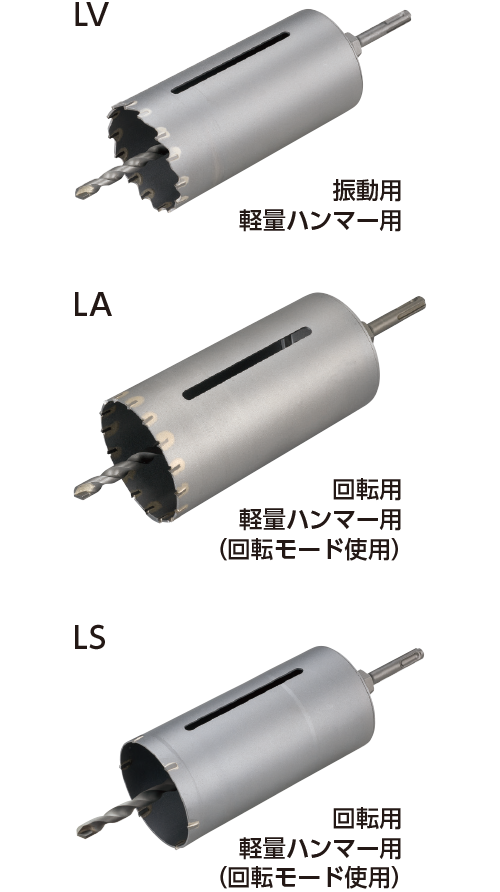

モルタル・ブロック・レンガ用（LV）　ALCパネル用（LA）サイディング・複合板・木材・FRP・塩ビ管用（LS）

表をPDFで開く


口径	LV		LA		LS		口径
	単位：mm	単位：円	単位：mm	単位：円	単位：mm	単位：円
	有効長	標準価格（税抜き）	有効長	標準価格（税抜き）	有効長	標準価格（税抜き）
25	150	11,000	-	-	-	-	25
29	150	11,000	150	11,900	-	-	29
32	150	11,000	150	11,900	150	11,900	32
35	150	11,000	150	11,900	-	-	35
38	150	11,500	150	12,500	150	12,500	38
40	150	12,200	150	13,200	150	13,200	40
50	150	12,800	150	13,900	150	13,900	50
60	150	13,900	150	15,000	-	-	60
65	150	13,900	150	15,000	150	15,000	65
70	150	14,400	150	15,600	150	15,600	70
75	150	15,300	150	16,600	150	16,600	75
80	150	15,600	150	16,900	150	16,900	80
90	150	18,400	150	20,000	-	-	90
100	150	18,400	150	20,000	150	20,000	100
110	150	19,000	150	20,600	150	20,600	110
120	150	20,000	150	21,600	150	21,600	120
130	150	26,700	150	28,900	-	-	130
150	150	32,200	150	34,800	-	-	150
160	150	37,800	150	40,900	-	-	160
170	150	41,000	150	44,300	-	-	170
180	150	45,000	150	48,600	-	-	180

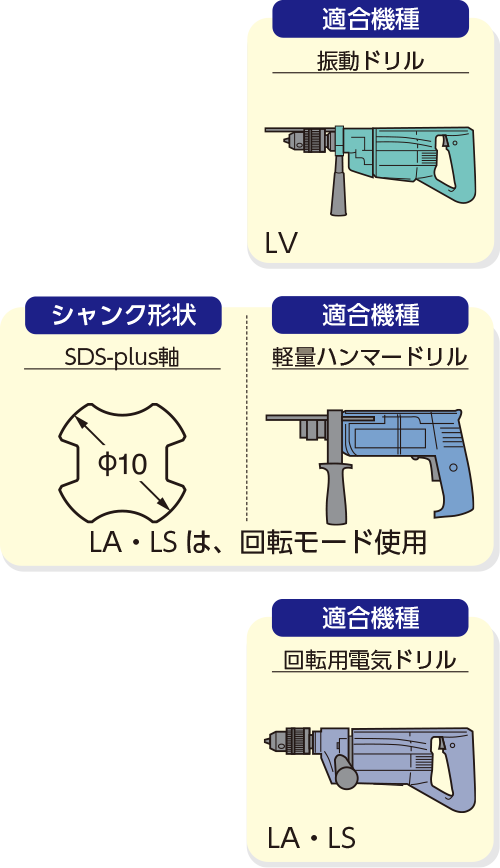

※シャンクは、SDS-plus軸とストレート軸の2種類をご用意しておりますので、ご注文の際にはシャンク形状をご指定ください。 ※口径はチップ外径における最大部の測定値で、コアドリルの穿孔径となります。

適合母材　　　◎：推奨　○：可能

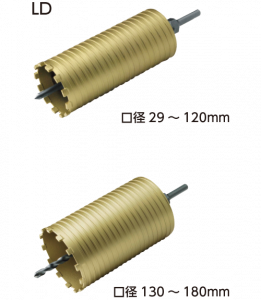

口径29〜120mm：コンクリート・モルタル・押出成形セメント板用口径130〜180mm：モルタル・押出成形セメント板用

表をPDFで開く


口径	LD			口径
	単位：mm	単位：円	仕様
	有効長	標準価格（税抜き）	仕様
29	150	28,400	センターピン仕様（コンクリート可）	29
32	150	29,200	センターピン仕様（コンクリート可）	32
35	150	30,600	センターピン仕様（コンクリート可）	35
38	150	31,800	センターピン仕様（コンクリート可）	38
40	150	33,000	センターピン仕様（コンクリート可）	40
50	150	35,300	センターピン仕様（コンクリート可）	50
60	150	40,400	センターピン仕様（コンクリート可）	60
65	150	41,600	センターピン仕様（コンクリート可）	65
70	150	42,700	センターピン仕様（コンクリート可）	70
75	150	46,000	センターピン仕様（コンクリート可）	75
80	150	47,300	センターピン仕様（コンクリート可）	80
90	150	52,000	センターピン仕様（コンクリート可）	90
100	150	54,300	センターピン仕様（コンクリート可）	100
110	150	56,600	センターピン仕様（コンクリート可）	110
120	150	58,700	センターピン仕様（コンクリート可）	120
130	150	67,000	センタードリル仕様（コンクリート不可）	130
150	150	71,400	センタードリル仕様（コンクリート不可）	150
160	150	81,800	センタードリル仕様（コンクリート不可）	160
170	150	88,700	センタードリル仕様（コンクリート不可）	170
180	150	96,000	センタードリル仕様（コンクリート不可）	180

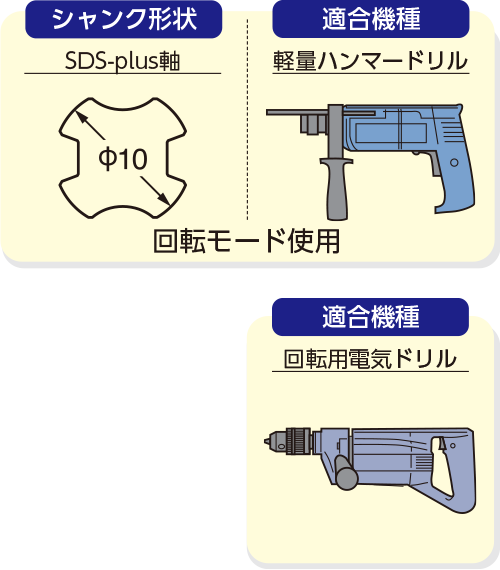

※シャンクは、SDS-plus軸とストレート軸の2種類をご用意しておりますのでご注文の際には、シャンク形状をご指定ください。 ※口径はダイヤセグメント外径における最大部の測定値で、コアドリルの穿孔径となります。

適合母材　　　◎：推奨　○：可能

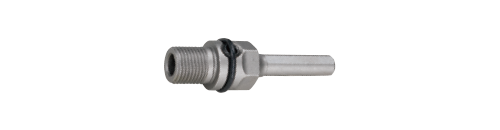

■シャンク（全タイプ共通）

表をPDFで開く

		単位：円
品　番	仕様	標準価格（税抜き）
RV-LS-SDS	SDS-plus軸	3,000
RV-LS	ストレート軸軸径10mm　3面取り	3,000

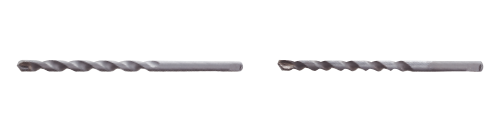

■センタードリル

表をPDFで開く

	単位：mm		単位：円
品　番	全長	適合タイプ	標準価格（税抜き）
CD-10.0x230	230	LV・LA・LD（130〜180）用	2,900
CDS-10.0x230	230	LS用	2,900

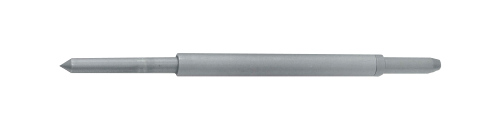

■LD用センターピン

表をPDFで開く

		単位：mm	単位：円
適合口径	品　番	全長	標準価格（税抜き）
29〜120	LD-CP	212	3,200
